Реферат

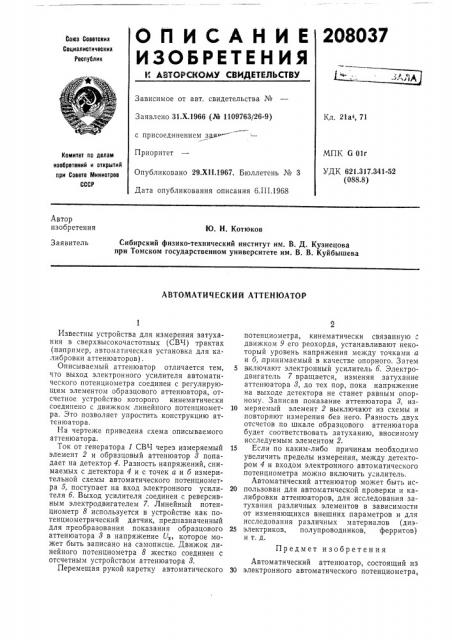

О П И С А Н И Е 208037

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

V АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31.Х.1966 (№ 1109763/26-9) Кл. 21а4, 71 с присоединением зал

МПК G 01г

УДК 621.317.341-52 (088.8) Приоритет

Опубликовано 29.XII.1967. Бюллетень № 3

Дата опубликования описания 6.III.1968

Комитат по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Ю. Н. Котюков

Сибирский физико-технический институт им. В. Д. Кузнецова при Томском государственном университете им. В. В. Куйбышева

Заявитель

АВТОМАТИЧЕСКИЙ АТТЕНЮАТОР

Предмет изобретения

Известны устройства для измерения затухания в сверхвысокочастотных (СВЧ) трактах (например, автоматическая установка для калибровки аттенюаторов) .

Описываемый аттенюатор отличается тем, что выход электронного усилителя автоматического потенциометра соединен с регулирующим элементом образцового аттенюатора, отсчетное устройство которого кинематически соединено с движком линейного потенциометра. Это позволяет упростить конструкцию аттенюатора, На чертеже приведена схема описываемого аттенюатора.

Ток от генератора 1 СВЧ через измеряемый элемент 2 и образцовый аттенюатор 8 попадает на детектор 4. Разность напряжений, снимаемых с детектора 4 и с точек а и б измерительной схемы автоматического потенциомет ра 5, поступает на вход электронного усилителя б . Выход усилителя соединен с реверсивным электродвигателем 7. Линейный потенциометр 8 используется в устройстве как потенциометрический датчик, предназначенный для преобразования показания образцового аттенюатора 8 в напряжение U„, которое может быть записано на самописце. Движок линейного потенциометра 8 жестко соединен с отсчетным устройством аттенюатора 8.

Перемещая рукой каретку автоматического потенциометра, кинематически связанную с движком 9 его реохорда, устанавливают некоторый уровень напряжения между точками а и б,,принимаемый в качестве опорного. Затем

5 включают электронный усилитель 6. Электродвигатель 7 вращается, изменяя затухание аттенюатора 8, до тех пор, пока напряжение на выходе детектора не станет равным опорному. Записав показание аттенюатора 8, из10 меряемый элемент 2 выключают из схемы и повторяют измерения без него. Разность двух отсчетов по шкале образцового аттенюатора будет соответствовать затуханию, вносимому исследуемым элементом 2.

15 Если по каким-либо причинам необходимо увеличить пределы измерения, между детектором 4 и входом электронного автоматического потенциометра можно включить у;илитель.

Автоматический аттенюатор может быть ис20 пользован для автоматической проверки и калибровки аттенюаторов, для исследования затухания различных элементов в зависимости от изменяющихся внешних параметров и для исследования различных материалов (диэ25 электриков, полупроводников, ферритов) и т. д.

Автоматический аттенюатор, состоящий из

30 электронного автоматического потенциометра, 208037

Составитель М. Порфирова

Редактор Н. О. Громов Техред T. П. Курилко Корректоры: T. В. Егорова и С. П. Усова

Заказ 188/2 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 образцового переменного аттенюатора, реверсивного электродвигателя и линейного потенциометра, отличающийся тем, что с целью упрощения устройства, выход электронного усилителя автоматиче=кого потенциометра соединен с реверсивным электродвигателем, приводящим в движение регулирующий элемент образцового аттенюатора, отсчетное устройство которого кинематически соединено с движком

5 линейного потенциометра.

1

1 а

I
