Ручка для выдвижных блоков радиоэлектроннойаппаратуры
Иллюстрации
Реферат

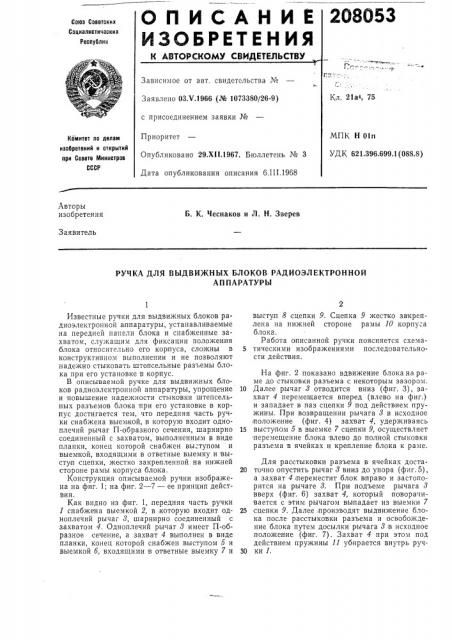

2О8053
Союз Советских
Социалистических
Республик ю
1 о
Кл. 21а4, 75
МПК Н 01п
УДК 621.396.699.1 (088.8) Комитет па делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Б. К. Чесиаков и Л. H. Зверев
Заявитель
РУЧКА ДЛЯ ВЫДВИЖНЫХ БЛОКОВ РАДИОЭЛЕКТРОННОЙ
АП ПАРАТУРЫ
9 жестко закрепрамы 10 корпуса выступ 8 сцепки 9. Сцепка лена на нижней стороне блока.
Работа описанной ручки
5 тическими изображениями сти действия. поясняется схемапоследовательноИзвестные ручки для выдвижных блоков радиоэлектронной аппаратуры, устанавливаемые на передней панели блока и снабженные захватом, служащим для фиксации положения блока относительно его корпуса, сложны в конструктивном выполнении и не позволяют надежно стыковать штепсельные разъемы блока при его установке в корпус.
В описываемой ручке для выдвижных блоков радиоэлектронной аппаратуры, упрощение и повышение надежности стыковки штепсельных разъемов блока при его установке в корпус достигается тем, что передняя часть ручки снабжена выемкой, в которую входит одноплечий рычаг П-образного сечения, шарнирно соединенный с захватом, выполненным в виде планки, конец которой снабжен вы тупом и выемкой, входящими в ответные выемку и выступ сцепки, жестко закрепленной на нижней стороне рамы корпуса блока.
Конструкция описываемой ручки изображена на фиг. 1; на фиг. 2 — 7 — ее принцип действия.
Как видно из фиг. 1, .передняя часть ручки
1 снабжена выемкой 2, в,которую входит одноплечий рычаг 8, шарнирно соединенный с захватом 4. Одноплечий рычаг 8 имеет П-образное сечение, а захват 4 выполнен в виде планки, конец которой снабжен выступом 5 и выемкой б, входящими в ответные выемку 7 и
На фиг. 2 показано вдвижение блока на раме до стыковки разъема с некоторым зазором.
10 Далее рычаг 8 отводится вниз (фиг. 3), захват 4 перемещается вперед (влево на фиг.) и западает в паз сцепки 9 под действием пружины. При возвращении рычага 8 в исходное положение (фиг. 4) захват 4, удерживаясь
15 выступом 5 в выемке 7 сцепки 9, осуществляет перемещение блока влево до полной стыковки разъема в ячейках и крепление блока к раме.
Для расстыковки разъема в ячейках доста20 точно опустить рычаг 8 вниз до упора (фиг. 5), а захват 4,переместит блок вправо и застопорится на рычаге 8. При подъеме рычага 8 вверх (фиг. 6) захват 4, который поворачивается с этим рычагом выпадает из выемки 7
25 сценки 9. Далее производят выдвижение блока после расстыковки разъема и освобождение блока путем досылки рычага 8 в исходное положение (фиг. 7). Захват 4 при этом под действием пружины 11 убирается внутрь руч30 ки I.
Предмет изобретения юг
Составитель Ю. Козлов
Редактор Е. Л. Хаскелис Техред T. П. Курилко
Корректоры: Т. В. Егорова и С. П. Усова
Заказ 188/8 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2
Ручка для выдвижных блоков радиоэлектронной аппаратуры, устанавливаемая на передней панели блока и снабженная захватом, служашчм для фиксации положения блока относительно его корпуса, отличающаяся тем, что, с целью упрощения и повышения надежности стыковки штепсельных разъемов блока при его установке в корпус, передняя часть ручки снабжена выемкой, в которую входит одноплечий рычаг П-образного сечения, шарнирно соединенньш с захватом, выполненным в виде планки, конец которой снабжен выступом и выемкой, входящими в ответные выемку и вы"туп сцепки, жестко закрепленной на нижней стороне рамы корпуса блока.
