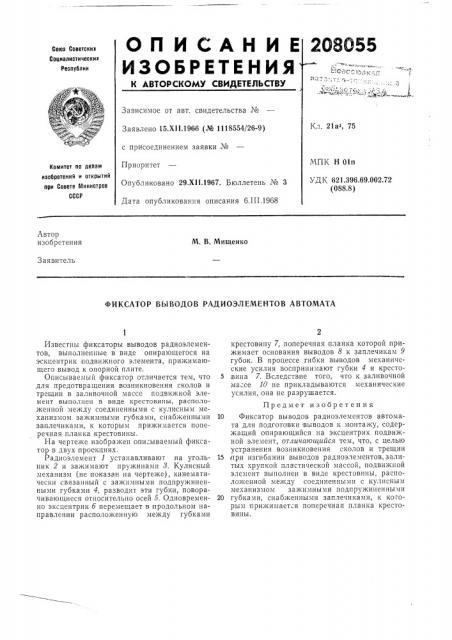

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2ОЗО55
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 21а, 75
Заявлено 15.XI I.1966 (№ 1118554/26-9) с присоединением заявки №
Приоритет
Опубликовано 29.XII.1967, Бюллетень № 3
Дата опубликования описания 6.III.1968
МПК Н Оlп
УДК 621.396.69.002.72 (088,8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
М. В. Мищенко
Заявитель
ФИКСАТОР ВЫВОДОВ РАДИОЭЛЕМЕНТОВ АВТОМАТА
Известны фиксаторы выводов радиоэлементов, выполненные в виде опирающегося на эскцентрик подвижного элемента, прижимающего вывод к опорной плите.
Описываемый фиксатор отличается тем, что для предотвращения возникновения сколов и трещин в заливочной массе подвижной элемент выполнен в виде крестовины, расположенной мехкду соединенными с кулисным механизмом зажимными губками, снабженными заплечиками, к которым прижимается поперечная планка крестовины.
На чертеже изображен опи ываемый фиксатор в двух проекциях.
Радиоэлемент 1 устанавливают на угольник 2 и зажимают пружинами 8. Кулисный механизм (не показан па чертеже), кинематически связанный с зажимными подпружиненными губками 4, разводит эти губки, поворачивающиеся относительно осей 5. Одновременно эксцентрик б перемещает в продольном направлении расположенную между губками крестовину 7, по перечная планка которой прижимает основания выводов 8 к заплечикам 9 губок. В процессе гибки выводов механические усилия воспринимают губки 4 и кресто5 вина 7. Вследствие того, что к заливочной ма се 10 не прикладываются механические усилия, она не разрушается.
Предмет изобретения
10 Фиксатор выводов радиоэлементов автомата для подготовки выводов к монтажу, содержащий опирающийся на эксцентрик подвижной элемент, отличаюи ийся тем, что, с целью устранения возникновения сколов и трещин
15 при изгибании выводов радиоэлементов,залитых хрупкой пластической массой, подвижной элемент выполнен в виде крестовины, расположенной между соединенными с кулисным механизмом зажимными подпружиненными
20 губками, снабженными заплечиками, к когорым прижимает я поперечная планка крестовины.
2 1
Составитель Н, Давыдов
Редактор Н. О. Громов Техред Т. П. Курилко Корректоры: Т. В. Егорова и С. П. Усова
Заказ 188/9 Тира>к 530 Подписное
ЦНИИПИ Комите1а по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
