Реферат

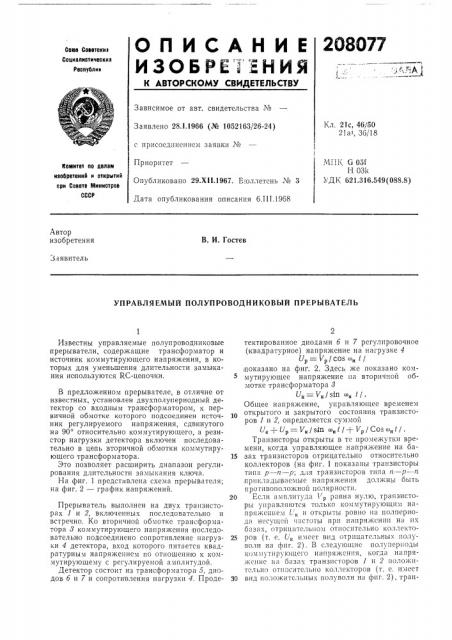

2ОЗО77

ОГ1ИСАНИЕ

ИЗОБРЕ 1 БНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл, 21с, 46/50

21а>, 36/18

Заявлено 28.I.1966 (№ 1052163/26-24) с присоединением заявки №

М11К g 03I

Н 031<

УДК 621.316.549(088.8) Приоритет

Опубликовано 29.XII.1967. E:oëëåòåíü № 3

Дата опубликования описания 6.III.1968

Комитет по делам изобретений и открытий при Сосете Министров

СССР

Автор изобретения

В. И. Гостев

Заявитель

УПРАВЛЯЕМЫЙ ПОЛУПРОВОДНИКОВЫЙ ПРЕРЪ|ВАТЕЛЪ

Известны управляемые полупроводниковые прерыватели, содержащие трансформатор и источник коммутирующего напряжения, в которых для уменьшения длительности замыкания используются RC-цепочки. 5

В предложенном прерывателе, в отличие от известных, установлен двухполупериодный детектор со входным трансформатором, к первичной обмотке которого подсоединен источ- 10 ник регулируемого напряжения, сдвинутого на 90 относительно коммутирующего, а резистор нагрузки детектора включен последовательно в цепь вторичной обмотки коммутирующего трансформатора. 15

Это позволяет расширить диапазон регулирования длительности замыкания ключа.

На фиг. 1 представлена схема прерывателя; на фиг. 2 — график напряжений.

Прерыватель выполнен на двух транзисторах 1 и 2, включенных последовательно и встречно. Ко вторичной обмотке трансформатора 8 коммутирующего напряжения последовательно подсоединено сопротивление пагруз- 25 ки 4 детектора, вход которого питается квадратурным напряжением по отношению к коммутирующему с регулируемой амплитудой.

Детектор состоит из трансформатора 5, диодов б и 7 и сопротивления нагрузки 4. Проде- 30 тектированное диодами б и 7 регулировочное (квадратурное) напряжение на нагрузке 4

Uð: 17р / cOS < >н г / показано на фиг. 2. Здесь же показано коммутирующее напряжение на вторичной обмотке трансформатора 8

U„= V„/ sin а„ t /.

Общее напряжение, управляющее временем открытого и закрытого состояния транзисторов 1 и 2, определяется суммой (к + /р — 1 к / з п о н / + Vp / C os „ t / °

Транзисторы открыты в те промежутки времени, когда управляющее напряжение на базах транзисторов отрицательно относительно коллекторов (на фиг. 1 показаны транзисторы типа р — и — p; для транзисторов типа n — р — n прикладывасмые напряжения должны быть противоположной полярности.

Если амплитуда 1 р равна нулю, транзисторы управляются только коммутирующим напряжением Г, и открыты ровно па полпериодH несущей частоты прп напрягкенпп íà их базах, отрицательном относительно кол IcKToров (т. е. (/, имеет вид отрицательны. . полуволн на фпг. 2). В следующие полупериоды коммутирующего напряжения, когда напряжение на оазах транзисторов 1 и 2 положительно относительно коллекторов (т. е. имеет вид положительных полуво7H HH фпг. 2), тран208077

Предмет изобретения

9Ll2. 1 и

Ур

Составитель И. Н. Шувалова

Редактор Б. Б. Федотов Техред T. П. Курилко Корректоры; Т. П. Лаврухина и С. П. Усова

Заказ 188/18 Тираж 530 Подписное

ЦНИИПИ Комитеза по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография. пр. Сапунова, 2

3 зисторы закрыты. При Vð- — -0 относительная длительность замыкания прерывателя у = 0,5.

Диоды б и 7 включены так, что выпрямленное напряжение на нагрузке 4 подзапирает транзисторы. Если амплитуда V отлична от нуля, транзисторы открываются только в промежутки времени, когда отрицательное напряжение У„превышает положительное напряжение Uð . Интервалы времени, в течение которых транзисторы 1 и 2 открыты, изображены на фиг. 2 в виде прямоугольных импульсов.

Изменяя амплитуду регулировочного напряжения Ур, можно в очень широких пределах (практически от ч=0,5 до у=0,01) плавно изменять длительность замыкания прерывателя.

У правляемый полупроводниковый прерыватель, содержащий трансформатор и источник

5 коммутирующего напряжения, отличающийся тем, что, с целью расширения диапазона регулирования длительности замыкания, в нем установлен двухполупериодный детектор со входным трансформатором, к первичной об10 мотке которого подключен источник регулируемого напряжения, сдвинутого на 90 относительно коммутирующего, и резистор нагрузки детектора включен последовательно в цепь вторичной обмотки коммутирующего

15 трансформатора.
