Тирисгорный преобразователь частоты
Патент 208115
Классы МПК

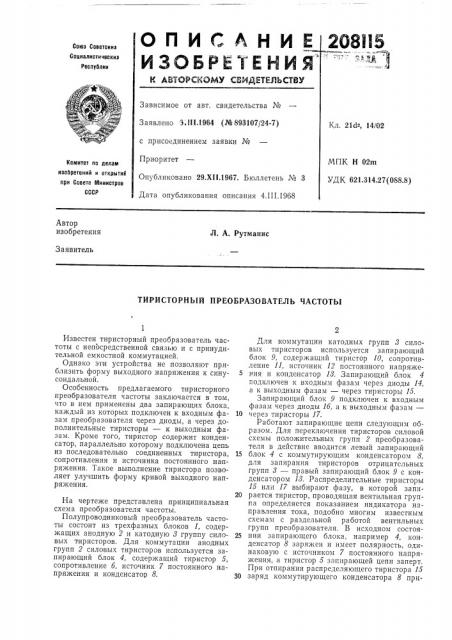

Тирисгорный преобразователь частоты
Иллюстрации
Реферат
ОЗИ5
Союз Советскиз
Социалистическил
Республик
Зависимое от авт. свидетельства №
Заявлено Э.П1.1964 (№893107/24-7) с присоединением заявки №
Приоритет
Опубликовано 29.Х11.1967. Бюллетень ¹ 3
Дата опубликования описания 4,III.1968
21d- 14/02
ПК Н 02m
К 621.314.27(088.8) Комитет по делаю изобретений и открытий при Совете Министров
СССР
Автор изобретения
Л. А. Рутманис
Заявитель
THPHC I OÐÍÛÉ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Известен тиристорный преобразователь частоты с непосредственной связью и с принудительной емкостной коммутацией.
Однако эти устройства не позволяют приблизить форму выходного напряжения к синусоидальной.
Особенность предлагаемого тиристорного преобразователя частоты заключается в том, что в нем применены два запирающих блока, каждый из которых подключен к входным фазам преобразователя через диоды, а через дополнительные тиристоры — к выходным фазам. Кроме того, тиристор содержит конденсатор, параллельно которому подключена цепь из последовательно соединенных тиристора, сопротивления и источника постоянного напряжения. Такое выполнение тиристора позволяет улучшить форму кривой выходного напряжения.
На чертеже представлена принципиальная схема преобразователя частоты.
Полупроводниковый преобразователь частоты состоит из трехфазных блоков 1, содержащих анодную 2 и катодную 8 группу силовых тиристоров. Для коммутации анодных групп 2 силовых тиристоров используется запирающий блок 4, содержащий тиристор 5, сопротивление б, источник 7 постоянного напряжения и конденсатор 8.
Для коммутации катодных групп 8 силовых тиристоров используется запирающий блок 9, содержащий тиристор 10, сопротивление П, источник 12 постоянного напряже5 ния и конденсатор 18. Запирающий блок 4 годключен к входным фазам через диоды 14, а к выходным фазам — через тиристоры 15.
Запирающий блок 9 подключен к входным фазам через диоды 1б, а к выходным фазам—
10 через тиристоры 17.
Работают запирающие цепи следующим образом. Для переключения тиристоров силовой схемы положительных групп 2 преобразователя в действие вводится левый запирающий
15 блок 4 с коммутирующим конденсатором 8, для запирания тиристоров отрицательных групп 8 — правый запирающий блок 9 с конденсатором 18, Распределительные тиристоры
15 или 17 выбирают фазу, в которой запи20 рается тиристор, проводящая вентильная группа определяется показанием индикатора направления тока, подобно многим известным схемам с раздельной работой вентильных групп преобразователя. В исходном состоя25 нии запирающего блока, например 4, конденсатор 8 заряжен и имеет полярность, одинаковую с источником 7 постоянного напряжения, а тиристор 5 запирающей цепи заперт, При отпирании распределяющего тиристора 15
30 заряд коммутирующего конденсатора 8 при208115
Alod
Составитель Л. Борисова
Техред T. П. Курилко Корректоры: Г. И. Плешакова и В. В. Крылова
Редактор П. Шлайи
Заказ 54116 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 кладывается к проводящему силовому тиристору силовой схемы в непроводящем направлении и запирает последний. Одновременно ток нагрузки .выходной фазы протекает через запирающую цепь 4, Коммутирующий конденсатор 8 постепенно перезаряжается. После запирания силового тиристора отпирается другой силовой тиристор и в зависимости от степени перезаряда конденсатора 8 ток постепенно переходит на вновь отпертый силовой тиристор, а распределяющий тиристор 15 запирающей цепи 4 закрывается. После запирания тиристора 15 запирающая цепь 4 возвращается в исходное состояние, т. е. отпирается тиристор запирающей цепи 4 и коммутирующий конденсатор 8 заряжается через сопротивление б от источника 7 постоянного напряжения 7.
Такое выполнение устройства позволяет повысить коммутируемое напряжение преобразователя, поскольку допустимые напряжения коммутирующего конденсатора 8 и тиристоров могут быть выбраны значительными.
5 Предмет изобретения
1. Тиристорный преобразователь частоты с непосредственной связью и с принудительной емкостной коммутацией, отличающийся тем, что, с целью улучшения формы кривой выход10 ного напряжения, в нем применены два запирающих блока, каждый из которых подключен к входным фазам преобразователя через диоды, а к выходным фазам — через дополнительные тиристоры.
15 2. Устройство по п. 1, отличающееся тем, что каждый запирающий блок содержит конденсатор, параллельно которому подключена цепь из последовательно соединенных тиристора, сопротивления и источника постоян20 ного напряжения.
