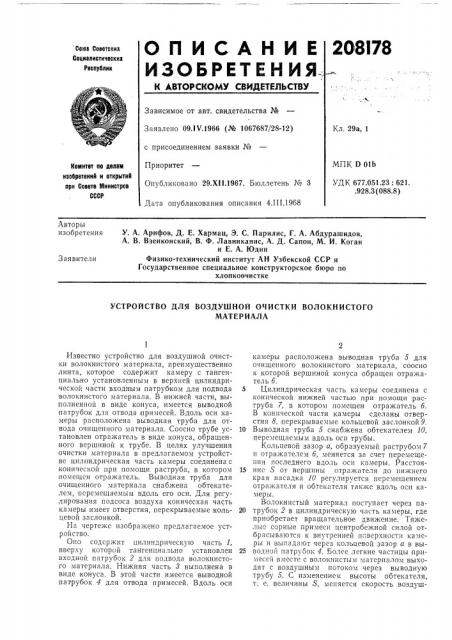

208) 78
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09.1 К1966 (№ 1067687/28-12) Кл. 29а, 1 с присоединением заявки №
Приоритет
МПК D 01Ь
УДК 677.051.23: 621. .928.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 29.Xll.1967. Бюллетень № 3
Дата опубликования описания 4.III.1968
Авторы изобретения
У. А. Арифов, Д. E. Хармац, Э. С. Парилис, Г. А. Абдурашидов, А. В. Взенконский, В, Ф. Лавниканис, А. Д. Сапоп, М. И. Коган и Е. А. Юдин
Физико-технический институт АН Узбекской CCP u
Государственное специальное конструкторское бюро по хлопкоочистке
Заявители
УСТРОЙСТВО ДЛЯ ВОЗДУШНОЙ ОЧИСТКИ ВОЛОКНИСТОГО
МАТЕРИАЛА
Известно устройство для воздушной очистки волокнистого материала, преимущественно линта, которое содержит камеру с тангенциально установленным в верхней цилиндрической части входным .патрубком для подвода волокнистого материала. В нижней части, выполненной в виде конуса, имеется выводной патрубок для отвода примесей. Вдоль оси камеры расположена выводная труба для отвода очищенного материала. Соосно трубе установлен отражатель в виде конуса, обращенного вершиной к трубе. В целях улучшения очистки материала в предлагаемом устройстве цилиндрическая часть камеры соединена с конической при помощи раструба, в котором помещен отражатель. Выводная труба для очищенного материала снабжена обтекателем, перемещаемым вдоль его оси. Для регулирования подсоса воздуха коническая часть камеры имеет отверстия, перекрываемые кольцевой заслонкой.
На чертеже изображено предлагаемое устройство.
Оно содержит цилиндрическую часть 1, вверху которой тангенциально установлен входной патрубок 2 для подвода волокнистого материала. Нижняя часть 8 выполнена в виде конуса. B этой части имеется выводной патрубок 4 для отвода примесей. Вдоль оси камеры расположена выводная труба 5 для очищенного волокнистого материала, соосно к которой вершиной конуса обращен отражатель 6.
5 Цилиндрическая часть камеры соединена с конической нижней частью при помощи раструба 7, в котором помещен отражатель б.
В конической части камеры сделаны отверстия 8, перекрываемые кольцевой заслонкой 9.
10 Выводная труба 5 снабжена обтекателем 10, перемещаемым вдоль оси трубы.
Кольцевой зазор а, образуемый раструбом 7
H отражателем б, меняется за счет перемещения последнего вдоль оси камеры, Расстоя15 ННс 5 от вершины отражателя до нижнего края насадка 10 регулируется перемещением отражате IH H обтекателя также Вдо 1b OcH KBмеры.
Волокнистый материал поступает через па20 трубок 2 в цилиндрическую часть камеры, где приобретает вращательное движение. Тяжелые сорные примеси центробежной силой отбрасываются к внутренней поверхности камеры и выпадают через кольцевой зазор а в вы25 водной патрубок 4. Более легкие частицы примесей вместе с волокнистым материалом BbIxoдят с воздушным потоко;I через выводную трубу 5. С изменением высоты обтекателя, т. е. величины S, меняется скорость воздуш208178
Предмет изобретения
Составитель М. Лиманова
Техред А. А. Камышникова
Корректоры: С. П. Усова и Г. И. Плешакова
Редактор Т. Данилова
Заказ 57/17 Тираж 53Ñ Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр, Серова, д, 4
Типография, пр. Сапунова, 2 ного потока и соответственно степень очистки материала.
Для очистки различных типов волокнистого материала создается дополнительный подсос воздуха через кольцевой зазор а за счет отверстий 8 в нижней части камеры, перекрываемых кольцевой заслонкой 9 для изменения сечения отверстий и регулирования количества подсасываемого воздуха. Кроме того, дополнительный поток воздуха снизу через отверстия 8 предотвращает возможность залегания материала в кольцевом зазоре а.
1. Устройство для воздушной очистки волокнистого материала, преимущественно линта, содержащее камеру, в верхней цилиндрической части которой тангенциально установлен входной патрубок для подвода волокнистого материала, а в нижней части, выполненной в виде конуса, — выводной патрубок для отвода примесей, выводную трубу для
5 очищенного волокнистого материала, расположенную вдоль оси камеры, и отражатель, выполненный в виде конуса, обращенного вершиной к выводной трубе, и установленный соосно ей, отличающееся тем, что, с целью
10 улучшения очистки волокнистого материала, цилиндрическая часть камеры соединена с конической при помощи раструба, а выводная труба снабжена обтекателем, перемещаемым вдоль ее оси, при этом отражатель раополо15 жен в раструбе и выполнен перемещаемым.
2. Устройство по п. 1, отличающееся тем, что для регулирования подсоса воздуха коническая часть камеры имеет отверстия, перекрываемые кольцевой заслонкой,
