Криоэкстрактор катаракты
Иллюстрации
Показать всеРеферат
:.
208204

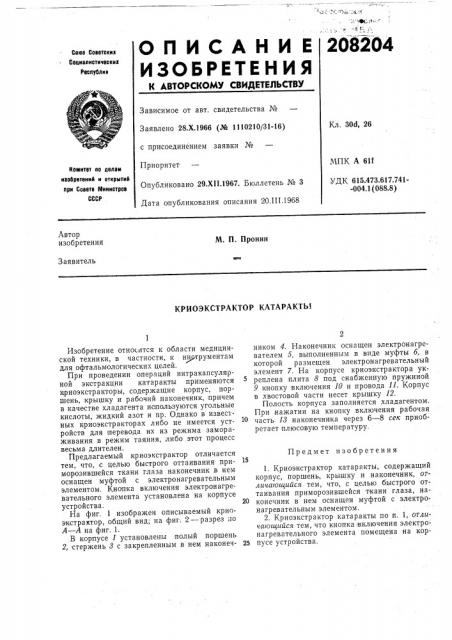

ОПИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соеетскнк
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.Х.1966 (№ 1110210/31-16) с присоединением заявки №
Приоритет
Опубликовано 29.Х11.1967. Бюллетень № 3
Дата опубликования описания 20.Ш.1968
Кл. 30d, 26
МПК А 61f
УДК 615.473.617.741-004,1 (088.8) Комитат оо делам иаооретений и открытий ори Совете Министров
СССР
Автор изобретения
М. П. Пронин
Заявитель
КРИОЭКСТРАКТОР КАТАРАКТЫ
Изобретение относится к области медицинской техники, в частности, к инструментам для офтальмологических целей.
При проведении операций интракапсулярной экстракции катаракты применяются криоэкстракторы, содержащие корпус, поршень,:крышку и рабочий наконечник, причем в качестве хладагента используются угольные кислоты, жидкий азот и пр. Однако в извечных криоэкстракторах либо не имеется устройств для,перевода их из режима замораживания в режим таяния, либо этот процесс весьма д,ителенн.
Предлагаемый криоэкстрактор отличается тем, что, с целью быстрого оттаивания приморозившейся ткани глаза наконечник в нем оснащен муфтой с электронагревательным элементом. Кнопка включения электронагревательного элемента установлена на корпусе устройства.
На фиг. 1 изображен описываемый криоэкстрактор, общий вид; »а фиг. 2 — разрез по
А — А на фиг. 1.
В корпусе 1 установлены:полый поршень
2, стержень 8 с закрепленным в нем наконечником 4. Наконечник оснащен электронагревателем 5, выполненным в виде муфты б, в которой размещен электронагревательный элемент 7. На корпусе криоэкстрактора укреплена плита 8 под снабженную пружиной
9 кнопку включения 10 и провода 11. Корпус в хвостовой части несет крышку 12.
Полость корпуса заполняется хладагентом.
При нажатии на кнопку включения рабочая часть 18 наконечника через 6 — 8 сек приобретает плюсовую температуру, Предмет изобретения
1. Криоэкстрактор катаракты, содержащий корпус, поршень, крышку и наконечник, отличатощийся тем, что, с целью быстрого оттаивания приморозившейся ткани глаза, наконечник в нем оснащен муфтой с электронагревательным элементом.
2. Криоэкстрактор катаракты по п. 1, отличаюи1ийся тем, что кнопка включения электронагревательного элемента помещена на кор25 пусе устройства.
208204 бРц2.1 Ь2. 2
