Способ получения фурановых полимеров

Способ получения фурановых полимеров

Иллюстрации

Показать все

Реферат

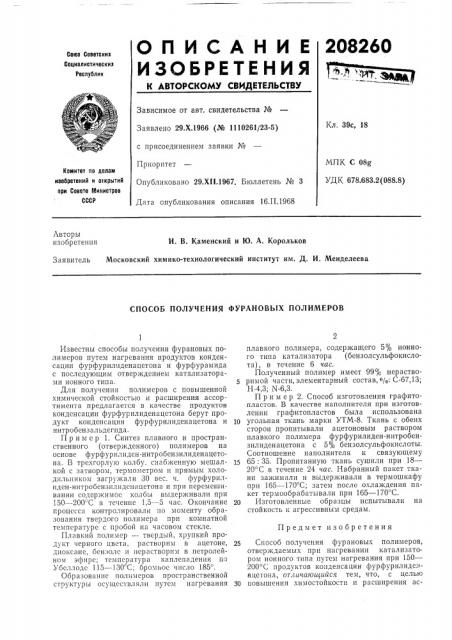

ОПИСАН И Е

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

208260

Союз Советских

Социалистических

Республик

h л 1;рт.

Зависимое от авт. свидетельства №

Заявлено 29.Х.1966 (№ 1110261/23-5) с присоединением заявки №

Приоритет

Опубликовано 29.XII.1967. Бюллетень № 3

Дата опубликования описания 16.II.1968

Кл. 39с, 18

МПК С 08g

УДК 678.683.2(088.8) Комитет по делам изобретений и открытий при Совете тлинистров

СССР

Авторы изобретения

И. В. Каменский и Ю. А. Корольков

Заявитель Московский химико-технологический институт им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ ФУРАНОВЫХ ПОЛИМЕРОВ

Предмет изобретения

Известны способы получения фурановых полимеров путем нагревания продуктов конденсации фурфурилиденацетона и фурфурамида с последующим отверждением катализаторами ионного типа.

Для получения полимеров с повышенной химической стойкостью и расширения ассортимента предлагается в качестве продуктов кондснсации фурфурилиденацстона берут продукт конденсации фурфурилиденацетона и нитробензальдегида.

Пример 1. Синтез плавного и пространственного (отвержденного) полимеров на основе фурфурилидсн-нитробензилиденацетона. В трехгорлую колбу, снабженную мешалкой с затвором, термометром и прямьп| холодильником загружали 30 вес. ч. фурфурилиден-нитробензилидснацетона и при перемешивании содержимое колбы выдерживали при

150 — 200=С в течение 1,5 — 5 час. Окончание процесса кОнтролировали по мОменту ООра зования твердого полимера при комнатной температуре с пробой на часовом стекле.

Плавкий полимер — твсрдый, хрупкий продукт черного цвета, растворим в ацетоне, диоксане, бензолс и нерастворим в петролейном эфире; температура каплепадения по

Убеллодс 115 †1 С; бромнос число 185 .

Образование полимеров пространственной структуры осуществляли путем нагревания плавкого полимера, содержащего 5% ионного типа катализатора (бензолсульфокислота), в течение 6 час.

Полученный полимер имеет 99% нерастворимой части, элементарный состав,%: С-67,13;

Н-4,3; N-6,3.

Пример 2. Способ изготовления графитопластов. В качестве наполнителя при изготовлении графитопластов была использована

10 угольная ткань марки УТМ-8. Ткань с обеих сторон пропитывали ацетоновым раствором плавкого полимера фурфурилиден-нитробензилиденацетона с 5% бензолсульфокислоты.

Соотношение наполнителя к связующему

15 65: 35. Пропитанную ткань сушили при 18—

20 С в течение 24 час. Набранный пакет ткани зажимали и выдерживали в термошкафу при 165 — 170 С; затем после охлаждения пакет термообрабатывали при 165 — 170 С.

20 Изготовленные образцы испытывали на стойкость к агрессивным средам.

25 Способ получения фурановых полимеров, отверхкдаемых при нагревании катализатором ионного типа путем нагревания при 150—

200 С продуктов конденсации фурфурилидеиацетона, отлачающийся тем, что, с целью

30 повышения химостойкости и расширения ас208260

Составитель А. Попова

Техред Л. Я. Бриккер Корректоры: Л, В. Наделяева и В. Г. Ионова

Редактор А, Струве

Заказ 20/15 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Ceposa, д. 4

Типография, пр. Сапунова, 2 сортимента, в качестве продукта конденсации фурфурилиденацетона берут продукт конденсации фурфурилиденацетона и нитробензальдегида.
