Способ получения сополимеров

Способ получения сополимеров

Иллюстрации

Показать все

Реферат

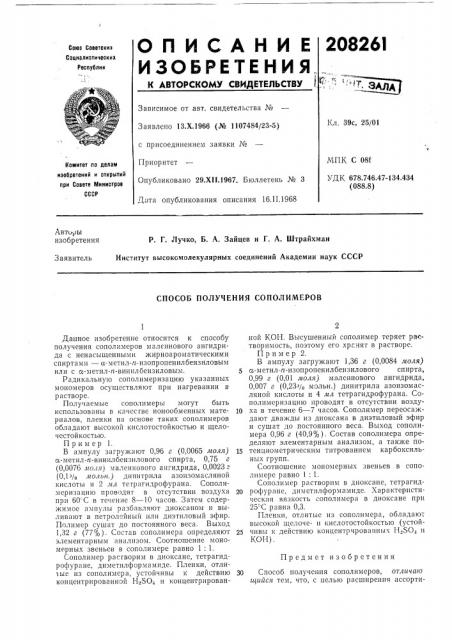

20826I

ОПИСАН И Е

ИЗОБРЕТЕНИЯ.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Х.1966 (№ 1107484/23-5) Кл, 39с, 25/01 с присоединением заявки №

МПК С 081

Приоритет

Опубликовано 29.Х11.1967. Бюллетень № 3

Дата опубликования описания 16.П,1968

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 678.746.47-134,434 (088.8) Автор ы изобретения

P. Г. Лучко, Б. А, Зайцев и Г. А. Штрайхман

Институт высокомолекулярных соединений Академии наук СССР

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СОПОЛИМЕРОВ

Предмет изобретения

Данное изобретение относится к способу получения сополимеров малеинового ангидрида с ненасыщенными жирноароматическими спиртами — и-метил-и-изопропенилбензиловым или с сс-метил-п-винилбензиловым.

Радикальную сополимеризацию указанных мономеров осуществляют при нагревании в р аствор е.

Получаемые сополимеры могут быть использованы в качестве ионообменных материалов, пленки на основе таких сополимеров обладают высокой кислотостойкостью и щелочестойкостью.

Пример 1.

В ампулу загружают 0,96 г (0,0065 моля) я-метил-тт-винилбензилового спирта, 0,75 г (0,0076 моля) малеинового ангидрида, 0,0023 з (0,1% мольн.) динитрила азоизомасляной кислоты и 2 мл теграгидрофурана. Сополимеризацию проводят в отсутствии воздуха при 60"С в течение 8 — 10 часов. Затем содерхкимое ампулы рязбяьляют диоксаном и выливают в петролейный или диэтиловый эфир.

Полимер сушат до постоянного веса. Выход

1,32 г (77%). Состав сополимера определяют элементарным анализом. Соотношение мономерных звеньев в сополимере равно 1: 1.

Сополимер расгворим в диоксане, тетрагидрофуране, диметилформамиде. Пленки, отлитые из сополимсра, устойчивы к действию концентрированной НВ$0, и концентрированной КОН. Высушенный сополимер теряет растворимость, поэтому его хранят в растворе.

Пример 2.

В ампулу загружают 1,36 г (0,0084 люля)

5 и-метил-и-изопропенилбензилового спирта, 0,99 г (0,01 моля) малеинового ангидрида, 0,007 г (0,23% мольн.) динитрила азоизомасляной кислоты и 4 мл тетрагидрофурана. Сополимеризацию проводят в отсутствии возду10 ха в течение 6 — 7 часов. Сополимер переосаждают дважды из диоксана в диэтиловый эфир и сушат до постоянного веса. Выход сополимера 0,96 г (40,9%). Состав сополимера определяют элементарным анализом, а также по15 тенциометрическим титрованпем карбоксильных групп.

Соотношение мономерных звеньев в сополимере равно 1: 1.

Сополимер растворим в диоксане, тетрагид20 рофуране, диметилформямиде. Характеристическаяя Вязкость сополимеря В диоксане при

25 С равна 0,3.

Пленки, отлитые из сополимера, обладают высокой щелоче- и кислотостойкостью (устой25 чивы к действию концентрчрованных Н SO и

КОН).

30 Способ получения сополимеров, отличаю икайся тем, что, с целью расширения ассорти208261

Составитель С. Б. Ерофеева

Редактор Н. С. Коган Техред Л. Я. Бриккер Корректоры: Л. В. Наделяева и В. Г. Ионова

Заказ 20/16 Тираж 530 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр. пр. Ссрова, д, 4

Типография, »р. Сапунова, 2 мента полимерных материалов, малеиновый ангидрид подвергают процессу радикальной сополимеризации с и-метил-и-изопропенилбензиловым спиртом или с а-метил-п-винилбензиловым спиртом.
