Способ получения сополимера
Патент 208263
Классы МПК
Способ получения сополимера
Иллюстрации
Реферат
208263

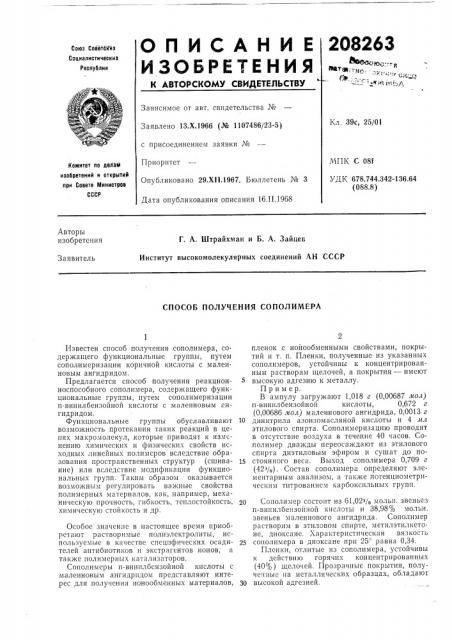

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советбких
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13,Х.1966 (№ 1107486/23-5) с присоединением заявки №
Приоритет
Опубликовано 29.Xll.1967, Бюллетень № 3
Дата опубликования описания 16.II.1968
Кл. 39с, 25/01
МПК С 08f
УДК 678.744.342-136.64 (088.8) Комитет по делам изобретений и открытий при Спеете Министров
СССР
Авторы изобретения
Г. А. Штрайхман и Б. А. Зайцев
Институт высокомолекулярных соединений AH СССР
Заявитель
СПОСОБ ПОЛУЧЕНИЯ СОПОЛИМЕРА
Известен способ получения сополимера, содержащего функциональные группы, путем сополимеризации коричной кислоты с малеи новым ангидридом, Предлагается способ получения реакционноспособного сополимера, содержащего функциональные группы, путем сополимеризации и-винилбензойной кислоты с малеиновым ангидридом.
Функциональные группы обуславливают возможность протекания таких реакций в цепях макромолекул, которые приводят к изменению химических и физических свойств исходных линейных полимеров вследствие образования пространственных структур (сшивание) или вследствие модификации функциональных групп. Таким образом оказывается возможным регулировать важные свойства полимерных материалов, как, например, механическую прочность, гибкость, теплостойкость, химическую стойкость и др.
Особое значение в настоящее время приобретают растворимые полиэлектролиты, используемые в качестве специфических осадителей антибиотиков и экстрагентов ионов, а также полимерных катализаторов.
Сополимеры п-винилбснзойной кислоты с малеиновым ангидридом представляют интерес для получения ионообменных материалов, пленок с ионообменными свойствами, покрытий и т. п. Пленки, полученные из указанных сополимеров, устойчивы к концентрированным растворам щелочей, а покрытия — имеют высокую адгезию к металлу.
Пример.
В ампулу загружают 1,018 г (0,00687 лол) п-винилбензойной кислоты, 0,672 г (0,0068б мол) малеинового ангидрида, 0,0013 г
10 динитрила азоизомасляной кислоты и 4 мл этилового спирта. Сополимеризацию проводят в отсутствие воздуха в течение 40 часов. Сополимер дважды переосаждают из этилового спирта диэтиловым эфиром и сушат до по15 стоянного веса. Выход сополимера 0,709 г (42%) . Состав сополимера определяют элементарным анализом, а также потенциометрическим титрованием карбоксильных групп.
2р Сополимер состоит из 61,02% мольн. звеньев и-винилбензойной кислоты и 38,98% мольн. звеньев малеинового ангидрида. Сополимер растворим в этиловом спирте, метилэтилкетоне, диоксане. Характеристическая вязкость
25 сополимера в диоксане при 25= равна 0,34.
Пленки, отлитые из сополимера, устойчивы к действию горячих концентрированных (40% ) щелочей. Прозрачные покрытия, получе шые на металлических образцах, обладают
30 высокой адгезией.
208263
Составитель Г. Русских
Редактор Н, С. Коган Техред Л. Я. Вриккер Корректоры: Л. В. Наделяева и В. Г, Ионова .Заказ 20 18 Тираж о30 Г1одппсное
ЦГ1И11ПИ Комитета по делам пзооретеппй и открытий прп Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типографии, пр. Сапупова, 2
П р е д м-е-:т и з о б р е т е н и я
Способ получения. сополимсра, содержащего функциональные группы, путем сополимеризации малеинового ангидрида с ненасыщенным ароматическим соединением, отличагои ийся тем, что, с целью расширения ассортимента реакционноспособных полимеров, в качестве ненасыщенного ароматического соеди5 пения используют п-винилбензойную кислоту.
