Реферат



2082 9I

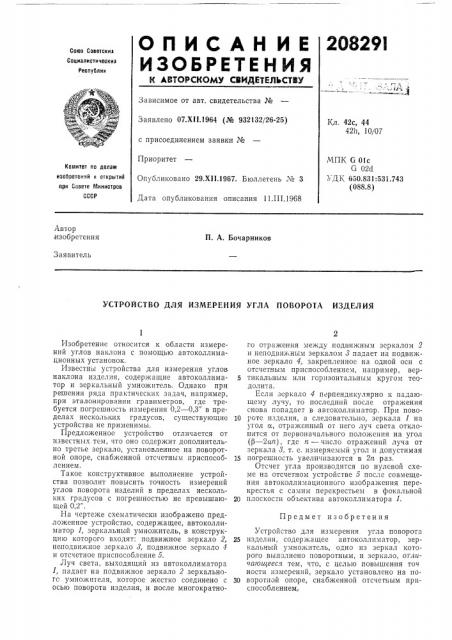

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социзлистическиз

Респуалин

Зависимое от авт. свидетельства №

Заявлено 07.ХИ.1964 (№ 932132/26-25) Кл. 42с, 44

42h, 10/07 с присоединением заявки №

Приоритет

Опубликовано 29.Х11.1967. Бюллетень № 3

Дата опубликования описания 11.III.1968

МПК G 01с

G 026

УЦК 660.831:531.743 (088.8) Кавтитет па делам изааретеиий и открытий при Совете йтииистров

СССР

Автор изобретения

П. A. Бочарников

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА ПОВОРОТА ИЗДЕЛИЯ

Предмет изобретения

Изобретение относится к области измерений углов наклона с помощью автоколлимационных установок.

Известны устройства для измерения углов наклона изделия, содержащие автоколлиматор и зеркальный умножитель. Однако при решении ряда практических задач, например, при эталонировании гравиметров, где требуется погрешность измерения 0,2 — 0 3" в пределах нескольких градусов, существующие устройства не применимы.

Предложенное устройство отличается от известных тем, что оно содержит дополнительно третье зеркало, установленное на поворотной опоре, снабженной отсчетным приспособлением.

Такое конструктивное выполнение устройства позволит повысить точность измерений углов поворота изделий в пределах нескольких градусов с погрешностью не превышающей 0,2".

На чертеже схематически изображено предложенное устройство, содержащее, автоколлиматор 1, зеркальный умножитель, в конструкцию которого входят: подвижное зеркало 2, неподвижное зеркало г, подвижное зеркало 4 и отсчетное приспособление 5.

Луч света, выходящий из автоколлиматора

1, падает на подвижное зеркало 2 зеркальногс умножителя, которое жестко соединено с осью поворота изделия, и после многократного отражения между подвижным зеркалом 2 и неподвия.ным зеркалом 3 падает на подвижное зеркало 4, закрепленное на одной оси с отсчетным приспособлением, например, вер5 тикальным или горизонтальным кругом теодолита.

Если зеркало 4 перпендикулярно к падающему лучу, то последний после отражения снова попадает в автоколлиматор. При пово10 роте изделия, а следовательно, зеркала 1 на угол а, отраженный от него луч света отклонится от первоначального положения на угол (р — 2сгтг), где тг — число отражений лу ча от зеркала 8, т. е. измеряемый угол и допустимая

15 погрешность увеличиваются в 2п раз.

Отсчет угла производится по нулевой схеме на отсчетном устройстве 5 после совмещения автоколлимационного изображения перекрестья с самим перекрестьем в фокальной

20 плоскости обьектива автоколлиматора 1.

Устройство для измерения угла поворота

25 изделия, содержащее автоколлиматор, зеркальный умножитель, одно из зеркал которого выполнено поворотным, и зеркало, отличаюигееся тем, что, с целью повышения точ ности измерений, зеркало установлено на по30 ворот той опоре, снабженной отсчетным приспособлением.

208291 г
