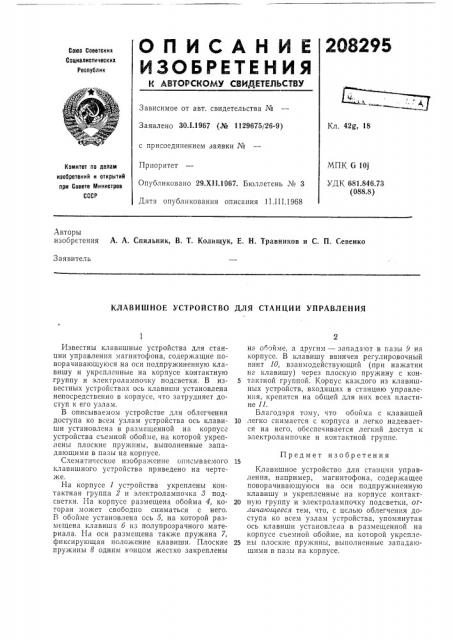

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

V АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОЛ.1967 (№ 1129675/26-9) Кл. 42@, 18 с присоединением заявки №

Приоритет

Опубликовано 29,Х11.1967. Бюллетень № 3

Дата опубликования описания 11.III.1968

МПК О 101

УДК 681.846.73 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения А, А, Спильник, В. Т. Колищук, Е. Н. Травников и С, П. Севенко

3 аявитель

КЛАВИШНОЕ УСТРОЙСТВО ДЛЯ СТАНЦИИ УПРАВЛЕНИЯ

Предмет изобретения

Известны клавишные устройства для станции управления магнитофона, содержащие поворачивающуюся на оси подпружиненную клавишу и укрепленные на корпусе контактную группу и электролампочку подсветки. В известных устройствах ось клавиши установлена непосредственно в корпусе, что затрудняет доступ к его узлам.

В описываемом устройстве для облегчения доступа ко всем узлам устройства ось клавиши установлена в размещенной на корпусе устройства съемной обойме, на которой укреплены плоские пружины, выполненные западающими в пазы на корпусе.

Схематическое изображение описываемого клавишного устройства приведено на чертеже.

На корпусе 1 устройства укреплены контактная группа 2 и электролампочка 8 подсветки. 1-Iа корпусе размещена обойма 4, которая может свободно сниматься с него.

В обойме установлена ось 5, на которой размещена клавиша б из полупрозрачного материала. На оси размещена также пружина 7, фиксирующая положение клавиши. Плоские пружины 8 одним концом жестко закреплены на обойме, а другим — запада от в газы 9 на корпусе. В клавишу ввинчен регулировочный винт 10, взаимодействующий (при нажатии нг клавишу) через плоскую пружину с кон.

5 тактной группой. Корпус каждого из клавишных устройств, входящих в станцию управления, крепится на общей для них всех пластине 11.

Благодаря тому, что обойма с клавишей

10 легко снимается с корпуса и легко надевается на него, обеспечивается легкий доступ к электролампочке и контактной группе.

Клавишное устройство для станции управления, например, магнитофона, содержащее поворачивающуюся на оси подпружиненную клавишу и укрепленные на корпусе контакт20 ную группу и электролампочку подсветки, огличаюитееся тем, что, с целью облегчения доступа ко всем узлам устройства, упомянутая ось клавиши установлена в размещенной на корпусе съемной обойме, на которой укрспле25 ны плоские пружины, выполненные западающими в пазы на корпусе.

208295
