Реферат

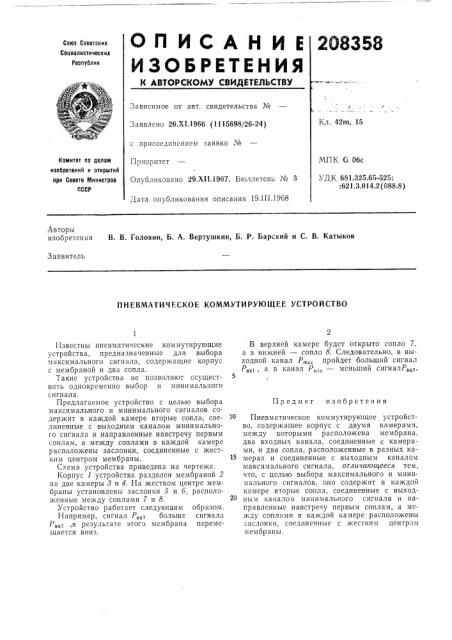

ОП ИСАН И g

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Содиалистичесиих

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 15

Заявлено 26.Х1.1966 (1115698/26-24)

c: присоединением заявки ¹

Приоритет

Опубликовано 29.Х11.1967. Бюллетень ¹ 3

Дата опубликования описания 19.111.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 06с

УДК 681.325.65-525:

:621,3.014.2 (088.8) Авторы изобретения В. В. Головин, Б. А. Вертушкин, Б. Р. Барский и С. В. Катыков

Заявитель

П Н ЕВМАТИ Ч ЕСКОЕ КОММУТИРУЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Известны пневматические коммутирующие устройства, предназначенные для выбора максимального сигнала, содержащие корпус с мембраной и два сопла.

Такие устройства не позволяют осуществить одновременно выбор и минимального сигнала.

Предлагаемое устройство с целью выбора максимального и минимального сигналов содержит в каждой камере вторые сопла, соединенные с выходным каналом минимального сигнала и направленные навстречу первым соплам, а между соплами в каждой камере расположены заслонки, соединенные с жестким центром мембраны.

Схема устройства приведена на чертеже.

Корпус 1 устройства разделен мембраной на две камеры 8 и 4. На жестком центре мембраны установлены заслонки 5 и 6, расположенные между соплами 7 и 8.

Устройство работает следующим образом.

Например, сигнал Р„, больше сигнала

Р,„х,в результате этого мембрана перемещается вниз.

В верхней камере будет открыто сопло 7, а в нижней — сопло 8. Следовательно, в выходной канал Р,, пройдет больший сигнал

Р,„,, а в канал Р„д,„— меньший сигналР,„,...

Пневматическое коммутирующее устройство, содержащее корпус с двумя камерами, между которыми расположена мембрана, два входных канала, соединенные с камерами, и два сопла, расположенные в разных камерах и соединенные с выходным каналом максимального сигнала, отлияаютдееся тем, что, с целью выбора максимального и минимального сигналов, оно содержит в каждой камере вторые сопла, соединенные с выходным каналом минимального сигнала и направленные навстречу первым соплам, а между соплами в каждой камере расположены заслонки, соединенные с жестким центром мембраны.

208358 о 7

5 7
