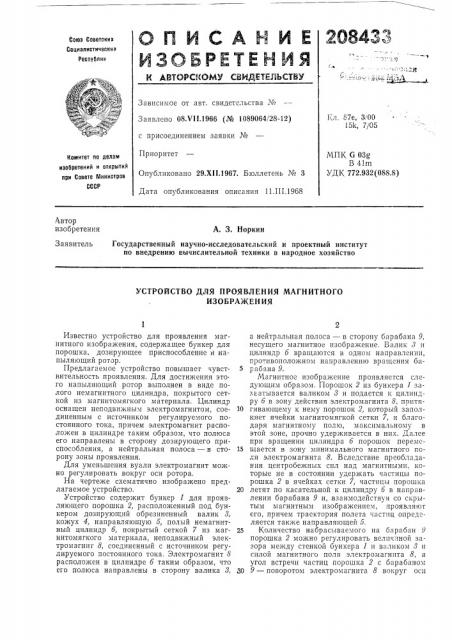

Реферат



2О84М

Союз Советских

Социалистических

Республин

Зависимое от авт. свидетельства М

Заявлено 08. т 11.1966 (Ме 1089064/28-12) с присоединением заявки Кс

Приоритет

Опубликовано 29.ХИ.1967. Бюллетень М 3

Дата опубликования описания 11.III.1968

Кл. 57е, 3:ОО

151, 7/05

МПК G 03g

В 41m

УДК 772.932(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. 3. Норкин

Заявитель

Государственный научно-исследовательский и проектный институт по внедрению вычислительной техники в народное хозяйство

УСТРОЙСТВО ДЛЯ ПРОЯВЛЕНИЯ МАГНИТНОГО

ИЗОБРА)КЕН ИЯ

Известно устройство для проявления магнитного изображения, содержащее бункер для порошка, дозирующее приспособление и напыляющий ротор.

Предлагаемое устройство повышает чувст. вительность проявления. Для достижения это го напыляющий ротор выполнен в виде полого немагнитного цилиндра, покрытого сеткой из магнитомягкого материала. Цилиндр оснащен неподвижным электромагнитом, соединенным с источником регулируемого постоянного тока, причем электромагнит расположен в цилиндре таким образом, что полюса его направлены в сторону дозирующего приспособления, а нейтральная полоса — в сторону зоны проявления.

Для уменьшения вуали электромагнит можно регулировать вокруг оси ротора.

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит бункер 1 для проявляющего порошка 2, расположенный под бункером дозирующий обрезиненный валик 8, кожух 4, направляющую б, полый немагнитный цилиндр б, покрытый сеткой 7 из магнитомягкого материала, неподвижный электромагнит 8, соединенный с источником регулируемого постоянного тока. Электромагнит 8 расположен в цилиндре б таким образом, что его полюса направлены в сторону валика 8, а нейтральная полоса — в сторону барабана 9, несущего магнитное изображение. Валик 8 и цилиндр б вращаются в одном направлении, противоположном направлению вращения ба5 рабана 9.

Магнитное изображение проявляется следующим образом. Порошок 2 из бункера 1 захватывается валиком 8 и подается к цилиндру б в зону действия электромагнита 8, поитя10 гивающему к нему порошок 2, который заполняет ячейки магнитомягкой сетки 7, и благодаря магнитному полю, максимальному в этой зоне, прочно удерживается в них. Далее при вращении цилиндра б порошок перемс15 щается в зону минимального магнитного поля электромагнита 8. Вследствие преобладания центробежных спл над магнитными, которые не в состоянии удержать частицы порошка 2 в ячейках сетки 7, частицы порошка

20 летят по касательной к цилиндру б в направлении барабана 9 и, взаимодействуя со скрытым магнитным изображением, проявляют его, причем траектория полета частиц определяется также направляющей 5.

25 Количество набрасываемого на барабан 9 порошка 2 можно регулировать величиной зазора между стенкой бункера 1 и валиком 8 и силой магнитного поля электромагнита 8, а угол встречи частиц порошка 2 с барабаном

ЛО 9 — поворотом электромагнита 8 вокруг осп

208433

Предмет изобретения

Составитель К. Смерд

Редактор Л. К. Ушакова Техред А. А. Камышникова Корректоры: Т. П. Лаврухина и Т. С. Кувшииова

Заказ 199/10 Тираж 530 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 цилиндра б. Изменение указанных параметров даст возможность получить наилучшее качество проявления изображения, а также уменьшить вуаль.

1. Устройство для проявления магнитного изображения, содержащее бункер для порошка, дозирующее приспособление и напыляющий. ротор, отличаюшееся тем, что, с целью . повышения чувствительности проявления, напыляющий ротор выполнен в виде полого немагнитного цилиндра, покрытого сеткой из магнитомягкого материала, и оснащен неподвижным электромагнитом, соединенным с источником регулируемого постоянного то5 ка, причем электромагнит расположен в цилиндре таким образом, что полюса его направлены в сторону дозирующего приспособления, а нейтральная полоса — в сторону зоны проявления.

10 2. Устройство по п. 1, отличающееся тем, что, с целью уменьшения вуали, электромагнит выполнен регулируемым вокруг оси ротора.
