Реферат



208482

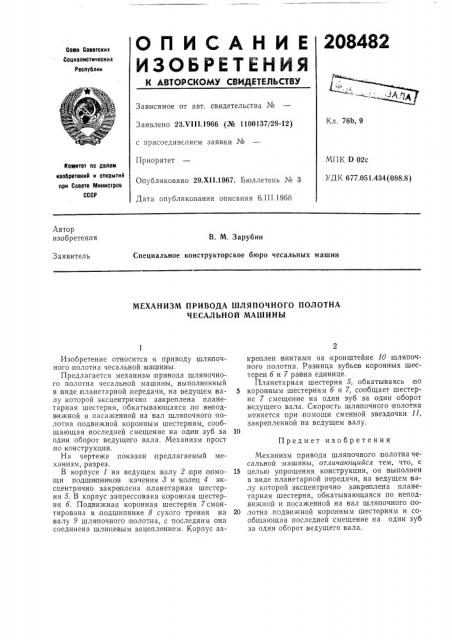

ОПИСАНИЕ

ЙЗОБ РЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Сспиалистическиз

Республик

Зависимое от авт. свидетельства №

Кл. 76Ь, 9

Заявлено 23Х1|1.1966 (№ 1100137/28-12) с присоединснием заявки №

Приоритет

МПК D 02с

УД К 677.051.434 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 29.Xll.1967. Бюллетень № 3

Дата опубликования описания 6.III.1968

Автор изобретения

В. М. Зарубин

Специальное конструкторское бюро чесальных машин

Заявитель

МЕХАНИЗМ ПРИВОДА ШЛЯПОЧНОГО ПОЛОТНА

Ч ЕСАЛ ЬН О Й МА Ш И Н Ъ| креплен винтами на кронштейне 10 шляпочного полотна. Разница зубьев коронных шестерен 6 и 7 ра вна единице.

Планетарная шестерня 5, обкатываясь ino

5 коронным шестерням 6 и 7, сообщает шестерне 7 смещение на один зуб за один оборот ведущего вала. Скорость шляпочного полотна меняется при помощи сменной звездочки 11, закрепленной на ведущем валу.

Механизм привода шляпочного полотна чесальной машины, отличающийся тем, что, с

15 целью упрощения конструкции, он выполнен в виде планетарной передачи, на ведущем валу которой эксцентрично за1креплена планетарная шестерня, обкатывающаяся по непод,вижной и посаженной на вал шляпочного по20 лотна подвижной коронным шестерням и сообщающая последней смещение на один зуб за один оборот ведущего вала.

Изобретение относится к приводу шля почного полотна чесальной машины.

Предлагается механизм |привода шляпочного полотна чесальной машины, выполненный в виде inланетарной передачи, на ведущем валу которой эксцентрично за|креплена планетарная шестерня, обкатывающаяся,по неподвижной и насаженной на вал шляпочного полотна подвижной коронным шестерням, сообщающая последней смещение на один зуб за один оборот ведущего вала. Механизм прост .по конструкции.

На чертеже показан предлагаемый механизм, разрез.

В корпусе 1 на ведущем, валу 2 при,помощи подшипников качения 8 и колец 4 эксцентрично закреплена;планетарная шестерня 5. В корпус запрессована коронная шестерня 6. Подвижная коронная шестерня 7смонтирована в подшипнике 8 сухого трения на валу 9 шляпочного полотна, с последним она соединена шлицевым зацеплением. Корпус заПредмет изобретения

2i08482 й.
