Способ обжига различных материалов
Иллюстрации
Реферат

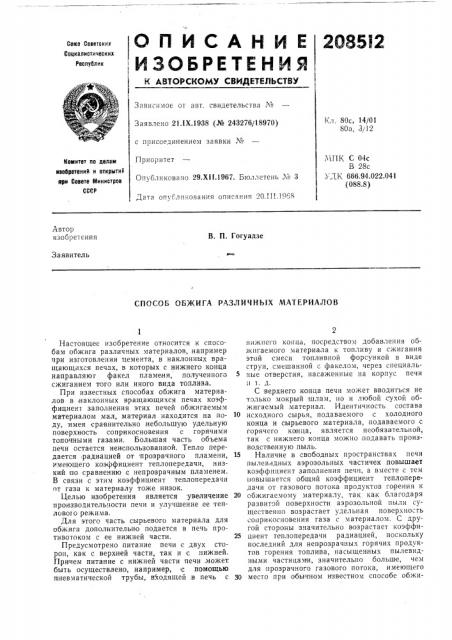

ОПИСАНИЕ, ИЗОБРЕТЕНИЯ
Союэ Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 80с, 14/О1
80а, 3/12
Заявлено 21.lX.1938 (№ 243276/18970) с присоединением заявки ¹
Приоритет
Опубликсвано 29.Х11.1967. Бюллетень ¹ 3
МПК С 04с
B 28с ДК 666.94.022.041 (088.8) Комитет по делам ивобрвтеиий и открытий ори Совете Министров
СССР
Дата опубликования описания 20.!!!.1968
Автор изобретения
В. П. Гогуадзе
Заявитель
СПОСОБ ОБЖИГА РАЗЛИЧНЫХ МАТЕРИАЛОВ
Настоящее изобретение относится к способам обжига различных материалов, например при изготовлении цемента, в наклонных вращающихся печах, в которых с нижнего конца направляют факел пламени, полученного сжиганием того или иного вида топлива.
При известных способах обжига материалов в наклонных вращающихся печах коэффициенi заполнения этих печей обжигаемым материалом мал, материал находится на поду, имея сравнительно:небольшую удельную поверхность соприкосновения с горячими топочными газами. Большая часть объема печи остается неиспользованной. Тепло передается радиацией от прозрачного пламени, имеющего коэффициент теплопередачи, низкий по сравнению с непрозрачным пламенем.
В связи с этим коэффициент теплопередачи от газа к материалу тоже низок.
Целью изобретения является увеличение производительности печи и улучшение ее теплового режима.
Для этого часть сырьевого материала для обжига дополнительно подается в печь противотоком с ее нижней части.
Предусмотрено питание печи с двух сторон, как с верхней части, так и с нижней.
Причем питание с нижней части печи, может. быть осуществлено, например, с помощью пневматической трубы, в1одящей,в печь с нижнего конца, посредством добавления обжигаемого материала к топливу и сжигания этой смеси топливной форсункой в виде струи, смешанной с факелом, через специальные отверстия, насаженные на корпус печи
ll 1. д.
С верхнего конца печи может вводиться не только мокрый шлам, Но и любой .сухой обжигаемый материал. Идентичность состава
10 исходного сырья, подаваемого с холодного конца и сырьевого материала, подаваемого с горячего конца, является необязательной, так с нижнего конца можно подавать производственную пыль.
15 Наличие .в свободных пространствах печи пылевидных аэрозольных частичек повышает коэффициент заполнения печи, а вместе с тем повышается общий коэффициент теплопередачи от газового потока продуктов горения к
20 обжигаемому материалу, так как благодаря развитой поверхности аэрозольной пыли существенно возрастает удельная поверхность соприкосновения газа с материалом. С другой стороны значительно возрастает коэффи25 пиент теплопередачи радиацией, поскольку последний для непрозрачных горячих продуктов горения топлива, насыщенных пылевидными частицами, значительно больше, чем для прозрачного газового потока, имеющего
30 место при обычном известном способе обжи2085 j 2
Сосгавитель Д. Романова
Текред Л. Я. Бриккер Корректоры: Л. В. Наделвева и T. Д. Чуиаева
Редактор A. ГЛиллер
Заказ 340Ч8 Тираж 680 Подписное
ЦНИИПИ Комитета по д лам изобретений и открыгий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Га матсриа лов. Bci это Ооусловливаег улучшение теплового режима работы печи, даюшее снижение удельного расхода топлива.
На чертеже представлен один из вариантов осуществления описываемого способа. 5
Вращающаяся печь 1 для обжига различных материалов, например, клинкера и т. п., с верхней части питается мокрым шламом или же иным материалом в сухом виде, а в 10 нижней части 2 снабжена устройством для пневматической подачи сырья. Труба 8 от пневматического аппарата расположена выше форсункн 4 для подачи топлива и направлена несколько вверх. С помощью этой трубы 15 осуществляется выстрел сырьевого материала в виде струи 5 в зону горения факела. Поданная струя смешивается с топочными газами за зоной горения и продолжает транспоргироваться по всему свободному объему печи, 20 осаждаясь в конце печи, т. е. там где пространство печи днаполнено шламом и завешьно цепями б. Аналогичное положение будет иметь место, если обжигаемый материал смешать с топливом и подавать вместе с ним 25 через форсунку. Однако при этом следует смешивать с топливом такое количество материала, которое не снизит температуру го- .. рения гоплива ниже допустимой.
Расширяя зону горения топлива (т. е. удлиняя факел), сохраняя тем самым нормальное тепловое напряжение топочного пространства на обычных вращающихся, печах до допустимого предела, можно сжечь лишнее количество топлива, которое даст лишнее тепло, а это повысит производительность печи.
Лишнее количество тепла будет использовано для обжига подаваемого с горячей части печи материала или же для обжига лишнего количества сырья, поступающего одновременно в печь за счет увеличения нормы подачи сырья с холодного конца.
П р ед м е т,и з об р е те н и я
Способ обжига различных материалов, например, при изготовлении цемента, в наклонных вращающихся печах, в которых с .верхнего конца подают исходное сырье, а навстречу ему с нижнего конца направляют факел пламени, отличающийся тем, что, с целью увеличения производительности печи и улучшения ее теплового режима, часть сырьевого материала для обжига дополнительно подается в печь противотоком с ее нижней части.
