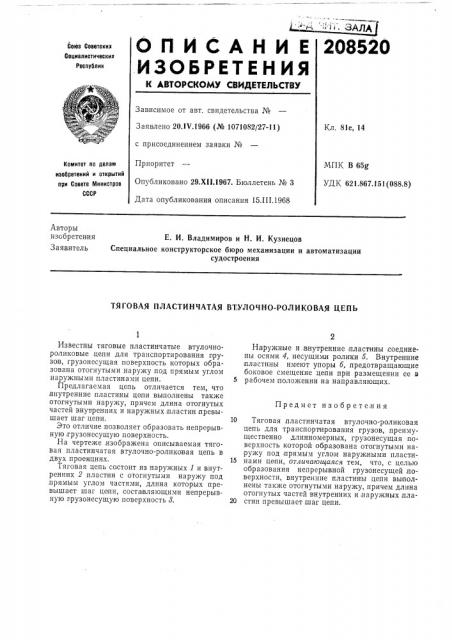

О П И С А Н И Е 2О8520
ИЗОБРЕТЕ Н ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 20.IV.1966 (№ 1071082/27-11) с присоединением заявки №
Приоритет
Опубликовано 29.XII.1967. Бюллетень № 3
Дата опубликования описания 15.111.1968
Кл. 81е, 14
МПК В 65g
УДК 621.867.151(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Заявитель
Е. И. Владимиров и Н. И. Кузнецов
Специальное конструкторское бюро механизации и автоматизации судостроения
ТЯГОВАЯ ПЛАСТИНЧАТАЯ ВТУЛОЧНО-РОЛИКОВАЯ ЦЕПЬ
Предмет изобретения
Известны тяговые пластинчатые втулочнороликовые цепи для транспортирования прузов, грузонесущая поверхность которых образована отогнутыми наружу под прямым углом наружными пластинами цепи.
Предлагаемая цепь отличается тем, что ,внутренние пластины цепи вы полнены также отогнутыми наружу, причем длина отогнутых частей внутренних и наружных пластин превышает шаг цепи.
Это отличие, позволяет образовать непрерывную,грузонесущую поверхность.
На чертеже, изображена описываемая тяговая .пластинчатая втулочно-роликовая цепь в двух проекциях.
Тяговая цепь состоит из наружных 1 и внутренних 2 пластин с отогнутыми наружу под ,прямым утлом частями, длина которых превышает шаг цепи, соста вляющими непрерывную прузонесущую поверхность 8.
Наружные и,внутренние пластины,соединены осями 4, несущими ролики 5. Внутренние пластины имеют упоры б, предотвращающие боковое смещение цепи при размещении ее в
5 рабочем положении на направляющих.
10 Тяговая,пластинчатая втулочно-роликовая цепь для транспортирования грузов, преимущественно длинномерных, грузонесущая поверхность которой образована отогнутыми наружу под прямым углом наружными пласти15 нами цепи, отличающаяся тем, что, с целью образования непрерывной грузонесущей,поверхности, внутренние пластины цепи выполнены также отогнутыми наружу, причем длина отогнутых частей внутренних и,наружных лла20 стин превышает шаг цепи.
208520
Составитель Н. Фунтикова
Техред T. П. Курилко Корректоры; М. П. Ромашова и С. П. Усова
Редактор В. Сорокин
Типография, пр. Сапунова, 2
Заказ 337/7 Тираж 530 Подписное
ЦНИИПИ Комитет» по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова д. 4
