Приспособление для стряхивания плодов с деревьев

Приспособление для стряхивания плодов с деревьев

Иллюстрации

Показать все

Реферат



Я,6

", ЯЛйОТЕНА Ж":l - ."@7@i. Г "

Ллаес

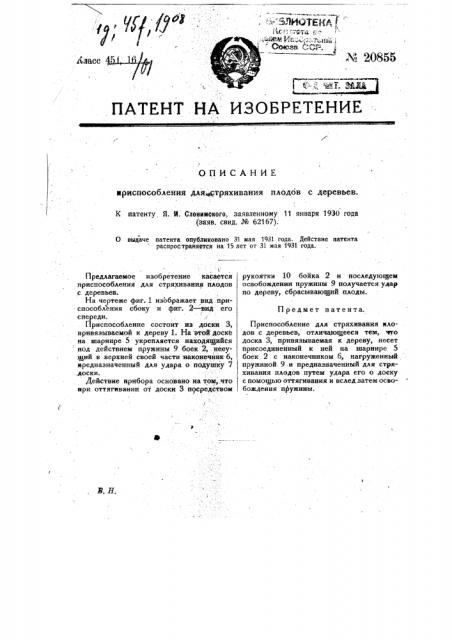

ПАТЕНТ НА ИЗОБРЕТЕНИЕ!

ОПИСАНИЕ ириспособления для;астряхивания плодов с деревьев.

К патенту, Я. И. Слонимского, заявленному 11 января 1930 года. (заяв. свид. № 62167).

О выдаче патента опубликовано 31 мая 1931 года. Действие патента распространяется на 15 лет от 31 мая 1931 года.

Предмет патента ( с

L

Предлагаемое изобретение касается нриспособления для стряхивания плодов с деревьев.

На чертеже фиг. 1 изображает вид приспособления сбоку и фиг. 2 — вид его спереди.

Приспособление состоит из доски 3, иривязываемой к дереву 1. На этой доске на шарнире 5 укрепляется находящийся под действием пружины 9 боек 2,.несущий в .верхней своей части наконечник-б, иредназначенный для удара о подушку 7 .доски.

Действие прибора основано на том, что ири оттягивании от доски 3 посредством, - аж% Ес ; ;-.;=ть4ий.;

Сснсж. СОГ— 20855 рукоятки 10 бойка 2 и последующем освобождении пружины 9 получается удар по дереву, сбрасывающий плоды.

Приспособление для стряхивания клодов с деревьев, отличающееся тем, mo доска 3, привязываемая к дереву, несет присоединенный к ней на шарнире 5 боек 2 с наконечником 6, нагруженный пружиной. 9 .и предназначенный для стряхивания плодов путем удара его о доску с помощью оттягивания и вслед затем освобождения пружины.
