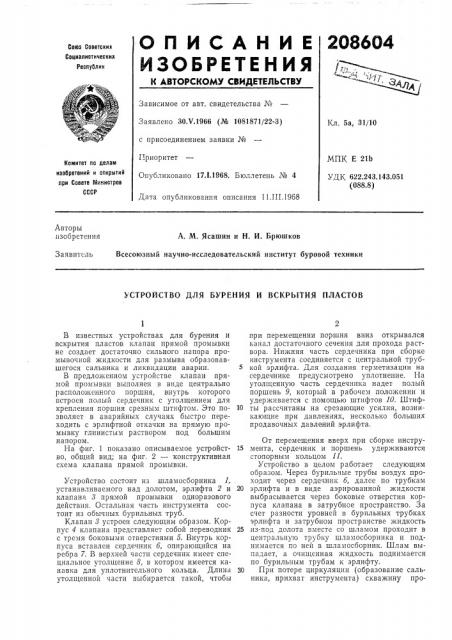

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2086О4

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30Х.1966 (№ 1081871/22-3) с присоединением заявки №

Приоритет

Опубликовано 17Л.1968. Бюллетень № 4

Кл. 5а, 31/10

МПК Е 21b

УДК 622.243.143.051 (088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Дата опубликования описания 11. I II.1968

Авторы изобретения

A. М. Ясашин и Н. И. Брюшков

Всесоюзный научно-исследовательский институт буровой техники

Заявитель

УСТРОЙСТВО ДЛЯ БУРЕНИЯ И ВСКРЫТИЯ ПЛАСТОВ

В известных устройствах для бурения и вскрытия пластов клапан прямой промывки не создает достаточно сильного напора промывочной жидкости для размыва образовавшегося сальника и ликвидации аварии.

В предложенном устройстве клапан прямой промывки выполнен в виде центрально расположенного поршня, внутрь которого встроен полый сердечник с утолщением для крепления поршня срезным штифтом. Это позволяет в аварийных случаях быстро переходить с эрлифтной откачки на прямую промывку глинистым раствором под большим напором.

На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 — конструктивная схема клапана прямой промывки.

Устройство состоит из шламосборника 1, устанавливаемого над долотом, эрлифта 2 и клапана 3 прямой промывки одноразового действия. Остальная часть инструмента состоит из обычных бурильных труб.

Клапан 8 устроен следующим образом. Корпус 4 клапана представляет собой переводник с тремя боковыми отверстиями 5. Внутрь корпуса вставлен сердечник б, опирающийся на ребра 7. В верхней части сердечник имеет специальное утолщение 8, в котором имеется канавка для уплотнительного кольца. Длина утолщенной части выбирается такой, чтобы при перемещении поршня вниз открывался канал достаточного сечения для прохода раствора. Нижняя часть сердечника при сборке инструмента соединяется с центральной трубкой эрлифта. Для создания герметизации на сердечнике предусмотрено уплотнение. На утолщенную часть сердечника надет полый поршень 9, который в рабочем положении и удерживается с помощью штифтов 10. Штиф10 ты рассчитаны на срезающие усилия, возникающие при давлениях, несколько больших продавочных давлений эрлифта.

От перемещения вверх при сборке инстру15 мента, сердечник и поршень удерживаются стопорным кольцом 11.

Устройство в целом работает следующим образом. Через бурильные трубы воздух проходит через сердечник б, далее по трубкам

20 эрлифта и в виде аэрированной жидкости выбрасывается через боковые отверстия корпуса клапана в затрубное пространство. За счет разности уровней в бурильных трубках эрлифта и затрубном пространстве жидкость

25 из-под долота вместе со шламом проходит в центральную трубку шламосборника и поднимается по ней в шламосборник. Шлам выпадает, а очищенная жидкость поднимается по бурильным трубам к эрлифту.

30 При потере циркуляции (образование сальника, прихват инструмента) скважину про208604 мывают раствором. В этом случае вместо воздуха в бурильные трубы закачивают раствор.

Давление в бурильных трубах над клапаном

8 резко возрастает, штифты 10 срезаются, поршень 9 сдвигается вниз до упора в ребра 7 и перекрывает боковые отверстия корпуса клапана. Одновременно с этим, открывается доступ жидкости от бурового насоса через открытое кольцевое сечение. Поэтому промывка будет осуществляться через сердечник б и одновременно большая часть потока пойдет через открывшееся кольцевое пространство между корпусом 4 и сердечником б.

После восстановления циркуляции лифтовую часть инструмента поднимают на поверхность и устанавливают клапан в первоначальное положение.

Предмет изобретения

Устройство для бурения и вскрытия пластов, состоящее из бурового наконечника, шламосборника, эрлифта и клапана прямой промывки, расположенного в верхней части устройства, отличающееся тем, что, с целью повышения эффективности и надежности в работе, клапан прямой промывки выполнен в

10 виде центрально расположенного поршня, внутри которого встроен полый сердечник с утолщением для крепления поршня срезным штифтом, причем высота утолщенной части сердечника такова, что при перемещении по1S следнего в нижнее положение, между сердечником и поршнем образуется дополнительное проходное сечение для промывочной жидкости.

208604

Фи2. 1
