Реферат

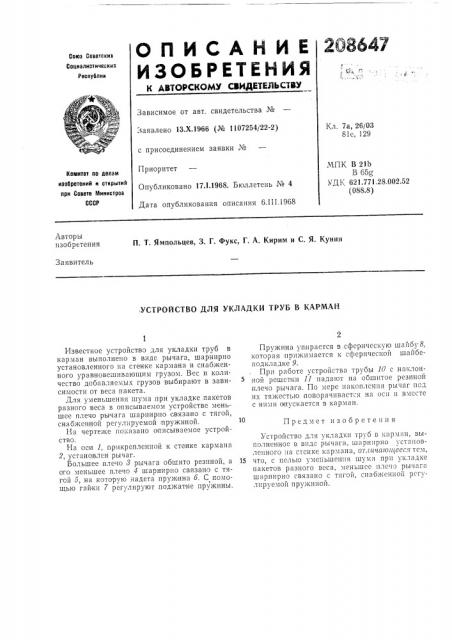

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскиз

Сопизлистическиз

Республии

Зависимое от авт. свидетельства №

Заявлено 13.Х.1966 (¹ 1107254/22-2) Кл. 7а, 26/03

81е, 129 с присоединением заявки №

МПК В 2 lb

B 65g

УДК 621.771,28.002.52 (088.8) Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 6.1П.1968 йотвитвт по ползи изобретений и отнрытий при Совете Министров

СССР

Авторы пзобретения

П. T Ямпольцев, 3. Г. Фукс, Г. A. Кирим и С. Я. Кунин

Заявитель

УСТРОЙСТВО ДЛЯ УКЛАДКИ ТРУБ В КАРМАтт

У cTpoIIcTBQ д, я 1 1(ладки тр i 0 в ка р м ан, Выполненное в вндс рычага, шарнирно установленного .на стснкс кармана, отлнчаюа;ееся тем, 15 что, с целью умепьшенля шума прн укладке пакетов разного веса, меньшее плечо рычаг l шарнирно связано с тягой, снабженной рсгулир .емой пружиной.

Известное устройство для укладки труб в карман выполнено в виде рычага, шарнирно установленного на сгенке кармана и снабженного уравновешивающим грузом. Вес и количество добавляемых грузов выбирают в зависимости от веса пакета.

Для уменьшения шума при укладке. пакетов разного веса в описываемом устройстве меньшее плечо рычага шарнирно связано с тягой, снабженной регулируемой пружиной.

На чертеже по:(азано описываемое устройство.

На оси 1, прикрепленной к стенке кармана

2, установлен рычаг.

Большее плечо 3 рычага обшито резиной, а ого меньшее плечо 4 шарнирно связано с тягой 5, на которую надета пружина 6, С помощью гайки 7 регулируют .поджатие пружины.

Пружина упирается в сферическую шайбу 8, которая прижимается к сферической шайбеподкладке 9.

При работе устройства трубы 10 с наклонной решето(и 11 падают на обшитое резиной плечо рычага. По мере накопления рычаг под их тян(сстью поворачивается на осн I! вместе с ними опускается в карман.

Предмет изобретения

208647
