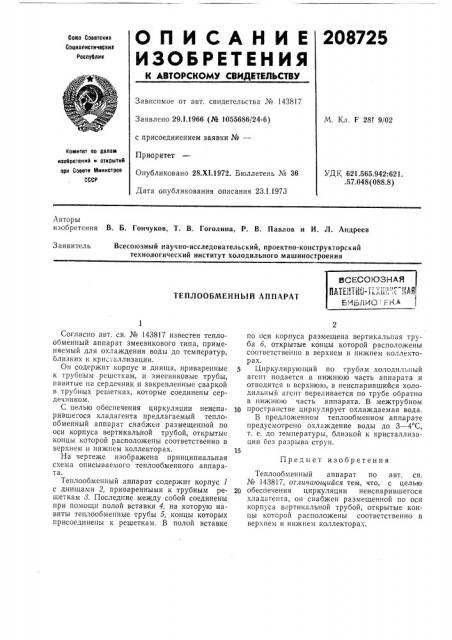

ОГ1ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистическил

РеспуСлик

Зависимое от авт. свидетельства № 143817

Заявлено 29.1,1966 (¹ 1055686/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.XI.1972. Бюллетень № 36

Дата опубликования описания 23.1.1973

М. Кл. F 28f 9/02

Комитет по пелам изобретений и открытий при Сосете Министров

СССР

УДК 621.565.942:621. .57.048 (088.8) Авторы изобретения В. Б. Гончуков, T. В. Гоголина, P. В. Павлов и И. Л. Андреев

Заявитель

Всесоюзный научно-исследовательский, проектно-конструкторский технологический институт холодильного машиностроения

ТЕПЛООБМЕННЫЙ АППАРАТ

Предмет изобретения

Согласно авт. св. № 143817 известен теплообменный аппарат змеевикового типа, применяемый для охлаждения воды до температур, близких к кристаллизации.

Он содержит корпус и днища, приваренные к трубным решеткам, и змеевиковые трубы, павитые fIB сердечник и закрепленные сваркой в трубных решетках, которые соединены сердечником.

С целью обеспечения циркуляции неиспарившегося хладагента предлагаемый теплообменный аппарат снабжен размещенной по оси корпуса вертикальной трубой, открытые концы которой расположены соответственно в верхнем и нижнем коллекторах.

На чертеже изображена принципиальная схема описываемого теплообменного аппарата.

Теплообменный аппарат содержит корпус 1 с днищами 2, приваренными к трубным решеткам 8. Последние между собой соединены при помощи полой вставки 4, на которую навиты теплообмепные трубы 5, концы которых присоединены к решеткам. В полой вставке по оси корпуса размещена вертикальная труба б, открытые концы которой расположены соответственно в верхнем и нижнем коллекторах, Циркулирующий по трубам холодильный агент подается в нижнюю часть аппарата и отводится в верхнюю, а неиспарившийся холодильный агент переливается по трубе обратно в нижнюю часть аппарата. В межтрубном

10 пространстве циркулирует охлаждаемая вода, В предложенном теплообме IHQM аппарате предусмотрено охлаждение воды до 3 — 4 С, т. е. до температуры, близкой к кристаллизации без разрыва струи.

Теплообменный аппарат по авт. св. № 143817, отличающийся тем, что, с целью

20 обеспечения циркуляции неиспарившегося хладагента, он снабжен размещенной по оси корпуса вертикальной трубой, открытые концы которой расположены соответственно в верхнем и нижнем коллектора;.

208725

Вых03 2ы3004 7 73ного аищ бка

8ЫЮУmgg. иплогиуеской

ФОЬI

8юд агиаюгиуесюй йй

ВХПУ жЫМга 7РМИУК 7
