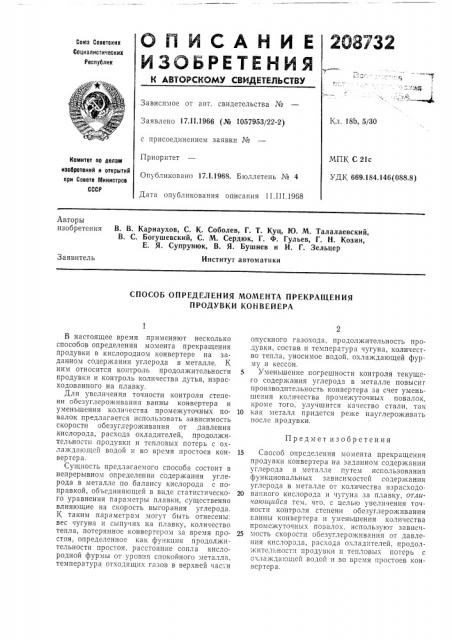

2О3732

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18b, 5/30

Заявлено 17.11.1966 (№ 1057953/22-2) с присоединением заявки №

МПК С 21с

УДК 669.184.146(088.8) Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 11.III.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Карнаухов, С. К. Соболев, Г. Т. Куц, Ю. М. Талалаевский, В. С, Богушевский, С. М. Сердюк, Г, Ф. Гульев, Г. Н. Козин, Е. Я. Супрунюк, В. Я. Бушнев и И. Г. Зельцер

Заявитель

Институт автоматики

СПОСОБ ОПРЕДЕЛЕНИЯ МОМЕНТА ПРЕКРАЩЕНИЯ

ПРОДУВКИ КОНВЕЙЕРА

Предмет изобретения

В настоящее время применяют несколько способов определения момента прекращения продувки в кислородном конвертере на заданном содержании углерода в металле. К ним относится контроль продолжительности продувки и контроль количества дутья, израсходованного на плавку.

Для увеличения точности контроля степени обезуглероживания ванны конвертера и уменьшения количества промежуточных повалок предлагается использовать зависимость скорости обезуглероживания от давления кислорода, расхода охладителей, продолжительности продувки и тепловых потерь с охлаждающей водой и во время простоев конвертера.

Сущность предлагаемого способа состоит в непрерывном определении содержания углерода в металле по балансу кислорода с поправкой, объединяющей в виде статистического уравнения параметры плавки, существенно влияющие на скорость выгорания углерода.

К таким параметрам могут быть отнесены: вес чугуна и сыпучих на плавку, количество тепла, потерянное конвертером за время простоя, определенное как функция продолжительности простоя, расстояние сопла кислородной фурмы от уровня спокойного металла, температура отходящих газов в верхней час;и опускного газохода, продолжительность продувки, состав и температура чугуна, количество тепла, уносимое водой, охлаждающей фурму и кессон.

Уменьшение погрешности контроля текущего содержания углерода в металле повысиг производительность конвертера за счет уменьшения количества промежуточных повалок, кроме того, улучшится качество стали, так

10 как металл придется реже науглероживать после продувки.

15 Способ определения момента прекращения продувки конвсртера на заданном содержании углерода в металле путем использования функциональных зависимостей содержания углерода в металле от количества израсходо.

20 ванного кислорода и чугуна за плавку, отличающийся тем, что, с целью увеличения точности контроля степени обезуглероживания

EBHHhl конвертера и уменьшения количества промежуточных повалок, используют зависч25 мость скорости обезуглероживания от давления кислорода, расхода охладптелей, продолжительности продувки и тепловых потерь с охлажда|ощсй водой и во время простоев конвертера.
