Реферат



2О8733

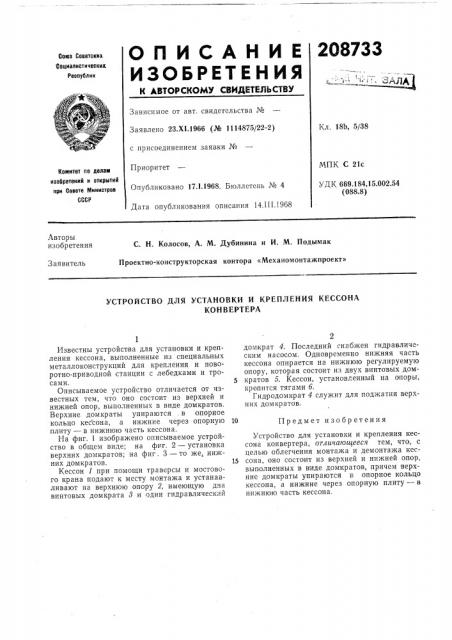

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Фоциалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Х1.1966 (№ 1114875/22-2) Кл. 18Ь, 5/38 с присоединением заявки №

МПК С 21с

УД К 669.184,15.002.54 (088.8) Приоритет

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Опуоликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 14. I I 1.19á8

Авторы изобретения

С. Н. Колосов, А. М. Дубинина и И. М. Подымак

Проектно-конструкторская контора «Механомонтажпроект»

Заявитель

УСТРОЙСТВО ДЛЯ УСТАНОВКИ И КРЕПЛЕНИЯ КЕССОНА

КОНВЕРТЕРА

Известны устройства для установки и крепления кессона, выполненные из специальных металлоконструкций для крепления и поворотно-приводной станции с лебедками и тросами.

Описываемое устройство отличается от известных тем, что оно состоит из верхней и нижней опор, выполненных в виде домкратов.

Верхние домкраты упираются, в опорное кольцо кессона, а нижние через опорную плиту — в нижнюю часть кессона.

На фиг. 1 изображено описываемое устройство в общем виде; на фиг. 2 — установка верхних домкратов; на фиг. 3 — то же, нижних домкратов.

Кессон 1 при помощи траверсы и мостового крана подают к месту монтажа и устанавливают на верхнюю опору 2, имеющую два винтовых домкрата 8 и один гидравлический

2 домкрат 4. Последний снабжен гидравлическим насосом. Одновременно нижняя часть кессона опирается на нижнюю регулируемую опору, которая состоит из двух винтовых дом5 кратов 5. Кессон, установленный на опоры, крепится тягами 6.

Гидродомкрат 4 служит для поджатия верхних домкратов.

10 Предмет изобретения

Устройство для установки и крепления кессона конвертера, отличающееся тем, что, с целью облегчения монтажа и демонтажа кес15 сона, оно состоит из верхней и нижней опор, выполненных в виде домкратов, причем верхние домкраты упираются в опорное кольцо кессона, а нижние через опорную плиту — в нижнюю часть кессона.

208733

5 èå. 3

Составитель Р, Довгучиц

Редактор Л. Струве Техред А. А. Камышникова Корректоры: А. П. Татаринцева и T. П. Лаврухина

Заказ 342/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
