Реферат



2О8820

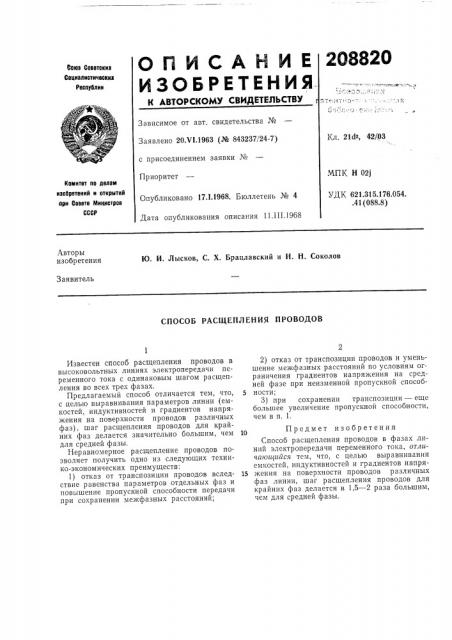

ОПИСАНИЕ

И ЗО Б РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ones Соввтокил

Социалиотичвокил

Рвопублии

Зависимое от авт. свидетельства №

Заявлено 20.VI.1963 (№ 843237/24-7) с присоединением заявки №

Приоритет

1 л. 21Ф, 42/03

МПК Н 02j

УДК 621.315.176.054. .41 (088.8) Комитет по делам изобретений и открытий при Совете Микиотров

СССР

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 11.111.1968

Авторы изобретения

Ю. И. Лысков, С. Х. Брацлавский и Н. Н. Соколов

Заявитель

СПОСОБ РАСЩЕПЛЕНИЯ ПРОВОДОВ

Известен способ расщепления проводов в высоковольтных линиях электропередачи переменного тока с одинаковым шагом расщепления во всех трех фазах.

Предлагаемый способ отличается тем, что, с целью выравнивания параметров линии (емкостей, индуктивностей и градиентов напряжения на поверхности проводов различных фаз), шаг расщепления проводов для крайних фаз делается значительно большим, чем для средней фазы.

Неравномерное расщепление проводов позволяет получить одно из следующих технико-экономических преимуществ:

1) отказ от транспозиции проводов вследствие равенства параметров отдельных фаз и повышение пропускной способности передачи при сохранении межфазных расстояний;

2) отказ от транспозиции проводов и уменьшение межфазных расстояний по условиям ограничения градиентов напряжения на средней фазе при неизменной пропускной способ5 ности;

3) при сохранении транспозиции — еще большее увеличение пропускной способности, чем в п. 1.

Предмет изобретения

Способ расщепления проводов в фазах линий электропередачи переменного тока, отличающийся тем, что, с целью выравнивания емкостей, индуктивностей и градиентов напря15 жения на поверхности проводов различных фаз линии, шаг расщепления проводов для крайних фаз делается в 1,5 — 2 раза большим, чем для средней фазы.
