Реферат

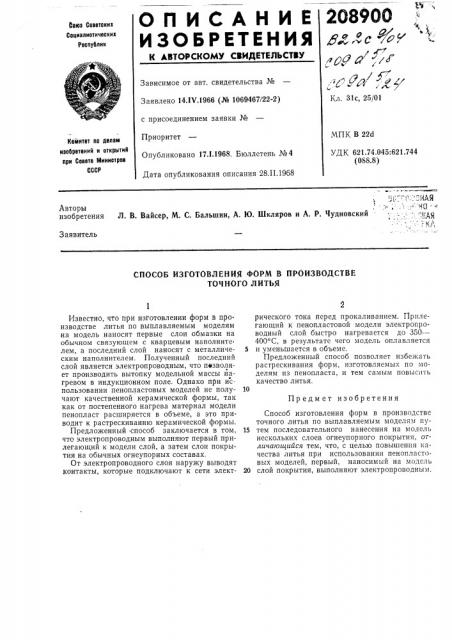

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик р@ а фб Г ,Р(7Q 4, ; /

„ 1- Л,,, Кл. 31с, 25/01

Зависимое от авт. свидетельства №

Заявлено 14.1Ч.1966 (№ 1069467/22-2) с присоединением заявки №

Приоритет

Опубликовано 17.1.1968, Бюллетень №4

Дата опубликования описания 28.П.1968

МПК В 22d

УДК 621.74.045:621.744 (088.8) Комитет ло делам изобретений и открытий лри Совете Министров

СССР. ь".."С:;. ":ЧАЯ .,г иг) 1

Л. В. Вайсер, М. С. Бальшин, А. Ю. Шкляров и А. Р. Чудновский -.:., ч1. (л

Авторы изобретения

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ФОРМ В ПРОИЗВОДСТВЕ

ТОЧНОГО ЛИТЬЯ

Предмет изобретения

Известно, что при изготовлении форм в производстве литья по выплавляемым моделям на модель наносят первые слои обмазки на обычном связуюшем с кварцевым наполните. лем, а последний слой наносят с металлическим наполнителем. Полученный последний слой является электропроводным, что пезволяет производить вытопку модельной массы йагревом в индукционном поле. Однако при использовании пенопластовых моделей не получают качественной керамической формы, так как от постепенного нагрева материал модели пенопласт расширяется в объеме, а это приводит к растрескиванию керамической формы.

Предложенный .способ заключается в том, что электропроводным выполняют первый прилегающий к модели слой, а затем слои покрытия на обычных огнеупорных составах.

От электропроводного слоя наружу выводят контакты, которые подключают к сети электрического тока перед прокаливанием. Прилегающий к пенопластовой модели электропроводный слой быстро нагревается до 350—

400 С, в результате чего модель оплавляется

5 и уменьшается в объеме.

Предложенный способ позволяет избежать растрескивания форм, изготовляемых по моделям из пенопласта, и тем самым повыс пь качество литья.

Способ изготовления форм в производстве точного литья по выплавляемым моделям пу15 тем последовательного нанесения на модель нескольких слоев огнеупорного покрытия, отличающийся тем, что, с целью повышения «ачества литья при использовании пенопластовых моделей, первый, наносимый на модель

20 слой покрытия, выполняют электропроводным,
