Патент ссср 208951

Патент ссср 208951

Иллюстрации

Показать все

Реферат

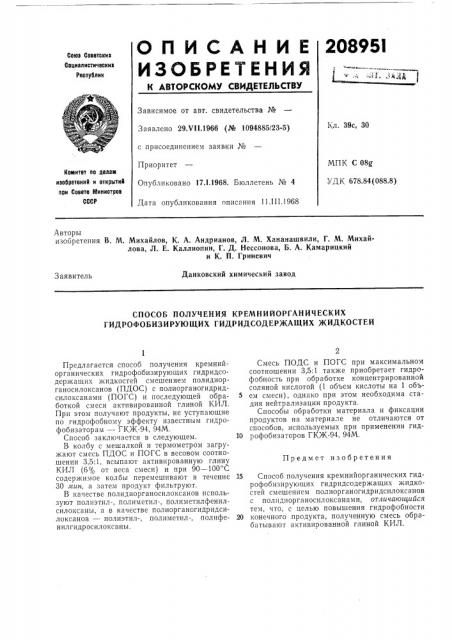

20895I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советскик

Социвлистичвскил

Республик

Зависимое от авт. свидетельства №

Заявлено 29Х! 1 1966 (№ 1094885/23-5) с присоединением заявки №

Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 11.III.1968

Кл. 39с, 30

МПК С 08g

УДК 678.84(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения B. M. Михайлов, К. А. Андрианов, Л. М. Хананашвили, Г. М. Михайлова, Л. Е. Каллиопин, Г. Д. Нессонова, Б. А. Камарицкий и K. П, Гриневич

Данковский химический завод

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КРЕМНИЙОРГАНИЧЕСКИХ

ГИДРОФОБИЗИРУЮЩИХ ГИДРИДСОДЕРЖАЩИХ )КИДКОСТЕИ

Предмет изобретения

Предлагается способ получения кремнийорганических гидрофобизирующих гидридсодержащих жидкостей смешением полидиорганосилоксанов (ПДОС) с полиорганогидридсилоксанами (ПОГС) и последующей обработкой смеси активированной глиной КИЛ.

При этом получают продукты, не уступающие по гидрофобному эффекту известным гидрофобизаторам — ГК К-94, 94М.

Способ заключается в следующем.

В колбу с мешалкой и термометром загружают смесь ПДОС и ПОГС в весовом соотношении 3,5:1, всыпают активированную глину

КИЛ (6% от веса смеси) и при 90 — 100"С содержимое колбы перемешивают в течение

30 лшн, а затем продукт фильтруют.

В качестве полидиорганосилоксанов используют полиэтил-, полиметил-, полиметилфенилсилоксаны, а в качестве полиорганогидридсилоксанов — полиэтил-, полиметил-, полифенилгидросилоксаны.

Смесь ПОДС и ПОГС при максимальном соотношении 3,5:1 также приобретает гидрофобность при обработке концентрированной соляной кислотой (1 объем кислоты на 1 объем смеси), однако при этом необходима стадия нейтрализации продукта.

Способы обработки материала и фиксации продуктов на материале не отличаются от способов, используемых при применении гид10 рофобизаторов ГКЖ-94, 94М.

15 Способ получения кремнийорганических гидрофобизирующих гидридсодержащих жидкостей смешением полиорганогидридсилоксанов с полидиорганосилоксанами, отличающийся тем, что, с целью повышения гидрофобности

20 конечного продукта, полученную смесь обрабатывают активированной глиной КИЛ.
