Реферат



208993

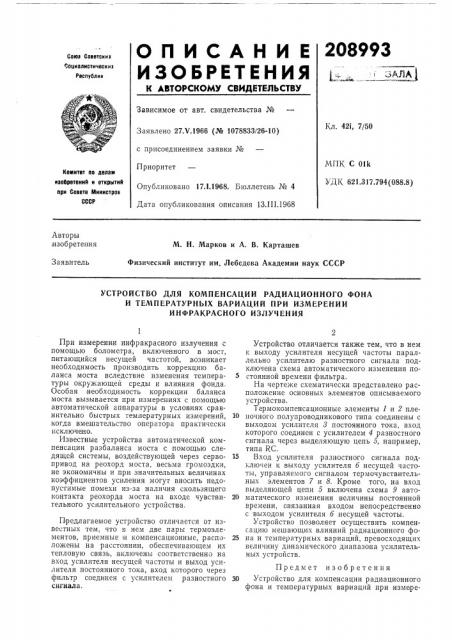

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиин

Сациалистическин

Респуелин

:3АЛА 1

Зависимое от авт. свидетельства №

Кл. 421, 7/50

Заявлено 27.V.1966 (№ 1078833/26-10) с присоединением заявки №

Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 13.Ш.1968

МПК С 01k

УДК 621.317.794(088.8) Комитет ло делам ивооретеиий и открытий ори Совете Мииистрое

СССР

Авторы изобретения

М. Н. Марков и A. В. Карташев

Физический институт им. Лебедева Академии наук СССР

Заявитель

УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ РАДИАЦИОННОГО ФОНА

И ТЕМПЕРАТУРНЫХ ВАРИАЦИЙ ПРИ ИЗМЕРЕНИИ

ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

При измерении инфракрасного излучения с помощью болометра, включенного в мост, питающийся несущей частотой, возникает необходимость производить коррекцию баланса моста вследствие изменения температуры окружающей среды и влияния фонда.

Особая необходимость коррекции баланса моста вызывается при измерениях с помощью автоматической аппаратуры в условиях сравнительно быстрых температурных измерений, когда вмешательство оператора практически исключено.

Известные устройства автоматической компенсации разбаланса моста с помощью следящей системы, воздействующей через сервопривод на реохорд моста, весьма громоздки, не экономичны и при значительных величинах коэффициентов усиления могут вносить недопустимые помехи из-за наличия скользящего контакта реохорда моста на входе чувствительного усилительного устройства, Предлагаемое устройство отличается от известных тем, что в нем две пары термоэлементов, приемные и компенсационные, расположены на расстоянии, обеспечивающем их тепловую связь,,включены соответственно на вход усилителя несущей частоты и выход усилителя постоянного тока, вход которого через фильтр соединен с усилителем разностного сигнала.

Устройство отличается также тем, что в нем к выходу усилителя несущей частоты параллельно усилителю разностного сигнала подключена схема автоматического изменения постоянной времени фильтра.

На чертеже схематически представлено расположение основных элементов описываемого устройства.

Термокомпенсационные элементы 1 и 2 пле.

10 ночного полупроводникового типа соединены с выходом усилителя 8 постоянного тока, вход которого соединен с усилителем 4 разностного сигнала через выделяющую цепь 5, например, типа RC.

15 Вход усилителя разностного сигнала подключен к выходу усилителя б несущей частоты, управляемого сигналом термочувствительных элементов 7 и 8. Кроме того, на вход выделяющей цепи 5 включена схема 9 авто20 матического изменения величины постоянной времени, связанная входом непосредственно с выходом усилителя б несущей частоты.

Устройство позволяет осуществить компенсацию мешающих влияний радиационного фо25 на и температурных вариаций, превосходящих величину динамического диапазона усилительных устройств.

Предмет изобретения

30 Устройство для компенсации радиационного фона и температурных вариаций при измере
