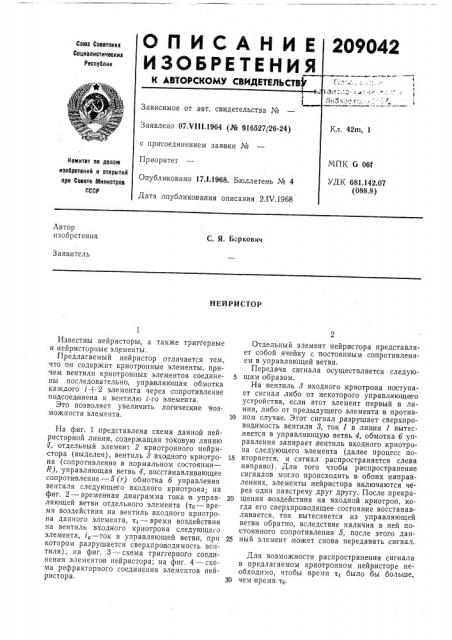

ОПИСАНИ
ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВ яоэо а
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 07.Vill.1964 (№ 916527/26-24) с присоединением заявки ¹
Приоритет
Опубликовано 17.1.1968. Бюллетень № 4
Дата опубликования описания 2.IV.1968
Кл. 42m, 1
МПК б 06f
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 681.142.07 (088.8) Автор изобретения
С, Я. Беркович
Заявитель
НЕЙРИСТОР
Известны нейристоры, а также триггерные и нейристорные элементы.
Предлагаемый нейристор отличается тем, что он содержит криотронные элементы, причем вентили криотронных элементов соединены последовательно, упра вляющая обмотка каждого i + 2 элемента через сопротивление подсоединена к вентилю г-го элемента.
Это позволяет увеличить логические возможности элемента.
На фит, 1 .представлена схема данной нейристорной линии, содержащая токовую линию
i1, отдельный элемент 2 криотронного нейристора (выделен), вентиль 8 входного криотрона (сопротивление в нормальном состоянии—
R), управляющая ветвь 4, восстанавливающее сопротивление — 5 (r) обмотка б управления вентиля следующего входного криотрона. на фиг. 2 — временная диаграмма тока в управляющей ветви отдельного элемента (то — время воздействия на вентиль входного криотрона данного элемента, т — время воздействия на вентиль входного криотрона следующего элемента, т,— ток в управляющей ветви, при котором разрушается сверхпроводимость вентиля); на фиг. 3---схема триггерного соединения элементов нейристора; на фиг. 4 — схема рефракторного соединения элементов нейристора.
Отдельный элемент Heéðèñòoðà представляет собой ячейку с постоянным сопротивлением в управляющей ветви.
Передача ситнала осуществляется следую5 щим образом.
На вентиль 8 входного криотрона поступает сигнал либо от некоторого управляющего устройства, если этот элемент первый в линии, либо от предыдущего элемента в против10 ном случае. Этот сигнал разрушает сверхпроводимость вентиля 8, ток 1 в линии 1 вытесняется в управляющую ветвь 4, обмотка б управления запирает вентиль входного криотрона следующего элемента (далее процесс по15 вторяется, и сигнал распространяется слева направо). Для того чтобы распространение сигналов мотло происходить в обоих направлениях, элементы нейристора включаются через один навстречу друг другу. После прекра20 щения воздействия на входной криотрон, когда его сверхпроводящее состояние восстанавливается, ток вытесняется из управляющей ветви обратно, вследствие наличия в ней постоянного сопротивления 5, после этого дан25 ный элемент может снова передавать сигнал.
Для возможности распространения сигнала в предлагаемом криотронном нейристоре необходимо, чтобы время т1 было бы больше, 30 чем время то, 209042
Это имеет место при условии: которое всегда может быть выполнено при достаточно малом г. У начального управляющего импульса, вызывающего распространение сигнала в нейристоре, кроме порога по амплитуде, имеется также определенное пороговое значение длительности.
При построении нейристорных сетей над", использовать два вида соединений элементов: триггерное и рефракторное, Триггерное соединение предлагаемых элементов осуществляется путем подключения последовательно с вентилем .входного криотрона еще одного вентиля, управляемо го от другого нейристора (таким способом фиг. 3) можно соединять и более двух нейристоров; вместо последовательного подключения дополнительных вентилей можно использовать также криотроны с несколькими управлениями).
Описанное триггерное соединение может вызвать импульс в любом направлении, если желательно распространение импульса в обеих направлениях, то следует соответствующим образом соединить два соседних элемента.
Рефракторное соединение элементов нейрпсторов осуществляется путем включения вентилей криотронов в управляющие ветви и взаимного соединения управляющих .ветвей таким образом, чго ток в каждой ветви может запирать вентиль криотрона в другой ветви (фиг. 4).
Особенностью данного нейристора является то, что в нем импульсы могут распространять5 ся независимо в обоих направлениях. Для того чтобы импульсы противоположных направлений взаимно уничтожались при встрече, достаточно произвести рефракторное соединение элементов нейристора, проводящих им10 пульсы,в разных направлениях (это соединение на фиг, 1 не показано), Если параллельно криотронному нейристору подключить сверхпроводящую индуктивность определенной величины, то после про15 хождения некоторого количества импульсов ток вытесняется в эту индуктивность, и нейристор не сможет проводить импульсы до тех
ПОР, IIIOKB T0K e e HeT H 0 aTHO, КН С110собом можно имитировать усталость.
20 Предлагаемый нейристор, вследствие своей .простоты и экономичности, может найти приме ение при построении сложных нейристорных сетей, à также в различных вычислительных устроиствах в сочетании с другими со25 провождающими элементами.
Предмет изобретения .Нейристор, отличающийся тем, что, с целью ув лнчения его логических возможностей, оп
30 содержит криотронные элементы, причем вентили криотронпых элементов соединены последовательно, управляющая обмотка каждого
i+ 2 элемента через сопротивление подсоединена к вентилю i-ro элемента.
209042
JI
J—
Ю+г иг 3
