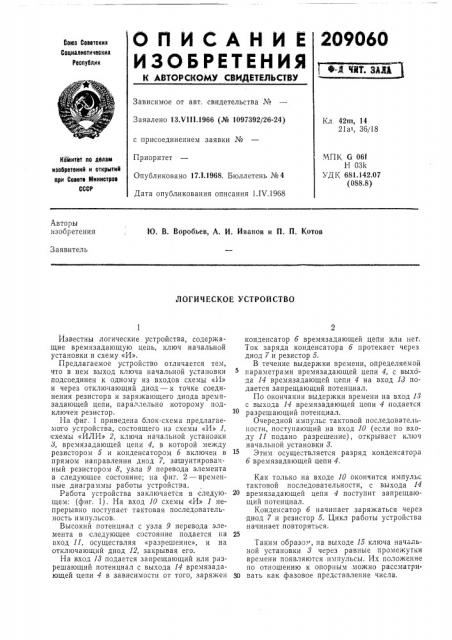

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13Х111.1966 (№ 1097392/26-24) Кл. 42m, 14

21а1, 36/18 с присоединением заявки №

Приоритет

ЧПК G 06f

Н 03k

УДК 681.142,07 (088.8) Комитет по долам изобретеиий и открытий при Совете Мииистров

СССР

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 1.1Ч.1968

Авторы изобретения

Ю. В. Воробьев, А. И. Иванов и П. П. Котов

Заявитель

ЛОГИЧЕСКОЕ УСТРОЙСТВО

Как только на входе 10 окончится импульс тактовой последовательности, с выхода 14 времязадающей цепи 4 поступит запрещающий потенциал.

Конденсатор б начинает заряжаться через диод 7 и резистор 5. Цикл работы устройства начинает повторяться.

Таким образо, на выходе 15 ключа начальной установки 8 через равные промежутки времени появляются импульсы. Их положение по отношению к опорным, можно рассматри.

30 вать как фазовое представление числа, 1

11звестны логические устройства, содержащие времязадающую цепь, ключ начальной установки и схему «И».

Предлагаемое устройство отличается тем, что в нем выход ключа начальной установки подсоединен к одному из входов схемы «И» и через отключающий диод — к точке соединения резистора и заряжающего диода времязадающей цепи, параллельно которому подключен резистор.

На фиг. 1 приведена блок-схема предлагаемого устройства, состоящего из схемы «И» 1, схемы «ИЛИ» 2, ключа начальной установки

8, времязадающей цепи 4, в которой между резистором 5 и конденсатором б включен в прямом направлении диод 7, зашунтированный резистором 8, узла 9 перевода элемента в следующее состояние; на фиг. 2 — временные диаграммы работы устройства.

Работа устройства заключается в следующем: (фиг. 1). На вход 10 схемы «И» 1 непрерывно поступает тактовая последовательность импульсов.

Высокий потенциал с узла 9 перевода элемента в следующее состояние подается на вход 11, осуществляя «разрешение», и на отключающий диод 12, закрывая его.

На вход 18 подается запрещающий или разрешающий потенциал с выхода 14,времязадающей цепи 4 в зависимости от того, заряжен конденсатор б времязадающей цепи или нег.

Ток заряда конденсатора б протекает через диод 7 и резистор 5.

В течение выдержки времени, определяемой параметрами времязадающей цепи 4, с выхода 14 времязадающей цепи 4 на вход 18 подается запрещающий потенциал.

По окончании выдержки времени на вход 18 с выхода 14 времязадающей цепи 4 подается разрешающий потенциал.

Очередной импульс тактовой последовательности, поступающий на вход 10 (если по входу 11 подано разрешение), открываст ключ начальной, установки 8.

Этим осуществляется разряд конденсатора б времязадающей цепи 4.

209060

Г Г Т ! 2

При поступлении импульса на вход 16 или

17 схемы «ИЛИ» 2 происходит установка устройства в определенное фазовое состояние.

Осуществление операции циклического отрицания U+1 (mod k) означает сдвиг импульса на выходе 1о ключа начальной установки

8 на одно состояние вправо. При совпадении импульса перевода элемента в следующее состояние, подаваемого на вход 18 с разрешающим импульсом такговой последовательности, подаваемой на вход 19, узел 9 перевода элемента в следующее состояние 9 выдает нулевой потенциал.

Нулевой потенциал с узлом 9 перевода элемента в следующее состояние открывает отключающий диод 12 .и закрывает .диод 7.

Тем самым (фиг. 2) прекращается заряд конденсатора б и начинается разряд его через резистор 8 в течение времени длительности тактового импульса.

Одновременно нулевой потенциал с узла 9 перевода элемента в следующее состояние подается на вход 11, осуществляя «запрет», поскольку прерывание зарядного тока конденсатора б ведет к появлению разрешающе о потенциала на входе 18, Таким образом, происходит сдвиг импульса на выходе 15 ключа начальной установки 8

5 на одно состояние вправо.

Резистор 8 выбирается таким образом, чтобы конденсатор б разряжался на такую величину, которую он получил бы в результате заряда за время между импульсами тактовой

10 последовательности.

Предлагаемое устройство может йайти применение в вычислительной технике и устройствах дискретной автоматики, 15

Предмет изобретения

Лотическое устройство, содержащее времязадающую цепь, ключ начальной установки и схему «И», отличающееся тем, что, с целью расширения логических возможностей элемен20 та, в нем выход ключа начальной, установки подсоединен к одному из входов схемы «И» и через отключающий диод к точке соединения резистора и заряжающего диода времязадающей цепи, параллельно которому подклю25 чен резистор.
