Симметричный ключ на диффузионных транзисторах

Симметричный ключ на диффузионных транзисторах

Иллюстрации

Показать все

Реферат



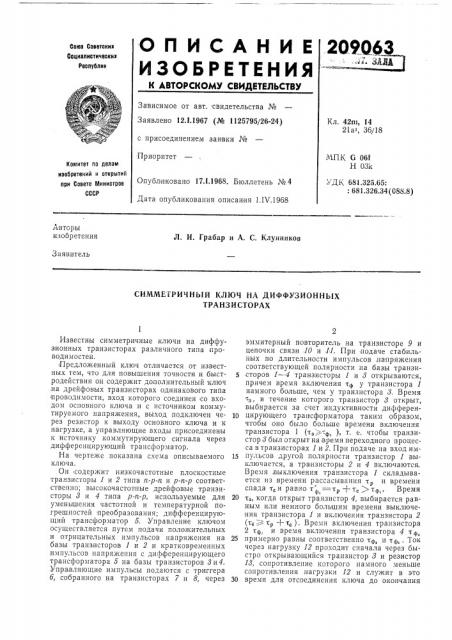

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

209963

Союз Советскин

Социелистическин

Республик

Зависимое от авт. свидетельства №

Заявлено 12.1.1967 (№ 1125795/26-24) с присоединением,заявки №

Приоритет

Кл. 42m, 14

21а1, 36/18

МПК G 06f

Н 03к

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 17Л.1968. Бюллетень №4

Дата опубликования описания 1.IV.1968

УДК, 681.325.65:

: 681.326.34 (088.8) Авторы изооретения

Л. И. Грабар и А. С. Клунников

Заявитель

СИММЕТРИЧНЫЙ КЛЮЧ HA ДИФФУЗИОННЫХ

ТРАНЗИСТОРАХ

Известны симметричные ключи на диффузионных транзисторах различного типа проводимостеи.

Предложенный ключ отличается от известных тем, что для повышения точности и быстродействия он содержит дополнительный ключ ,на дрейфовых транзисторах одинакового типа проводимости, вход которого соединен со входом основного ключа и с источником коммутируемого напряжения, выход подключен через резистор к выходу основного ключа и к нагрузке, а управляющие входы присоединены к источнику коммутирующего сигнала через дифференцирующий трансформатор.

На чертеже показана схема описываемого ключа.

Он содержит низкочастотные плоскостные транзисторы 1 и 2 типа и-р-и и р-и-р соответственно; высокочастотные дрейфовые транзисторы 8 и 4 типа р-и-р, используемые для уменьшения частотной и температурной погрешностей преобразования; дифференцирующий трансформатор 5. Управление ключом осуществляется путем подачи положительных и отрицательных импульсов напряжения на базы транзисторов 1 и 2 и кратковременных импульсов напряжения с дифференцирующего трансформатора 5 на базы транзисторов Зи4.

Упра,вляющие импульсы подаются с триггера б, собранного на транзисторах 7 и 8, через эммитерный повторитель на транзисторе 9 и цепочки связи 10 и,11. При подаче стабильных по длительности импульсов, напряжения соответствующей полярности па базы транзисторов 1 — 4 транзисторы 1 и 8 открываются, причем время включения тф у транзистора 1 намного больше, чем у транзистора 3. Время в течение которого транзистор 8 открыт, выбирается за счет индуктивности дифферен10 цирующего трансформатора таким образом, чтобы оно было больше времени включения транзистора 1 (т, >--,р, ), т. е. чтобы транзистор 3 был открыт на время переходного процесса в транзисторах 1 и 2. При подаче на вход им15 пульсов другой полярности транзистор 1 выключается, а транзисторы 2 и 4 включаются.

Время, выключения транзистора 1 складывается из времени рассасывания тр и времени спада г, и равно т, = тр + т, ) тр,. Время

20 т, когда открыт транзистор 4, выбирается равным или немного большим времени выключения транзистора 1 и включения транзистора 2 (тз тр + x, ) . .Время включения транзистора

2 т@, и время включения транзистора 4 т,р, 25 примерно равны соответственно тф, и тф,. Ток через нагрузку 12 проходит сначала через быстро открывающийся транзистор 8 и резистор

18, сопротивление которого намного меньше сопротивления нагрузки 12 и служит в это

30 время для отсоединения ключа до окончания

209063

Предмет изобретения

Составитель Е. Б. Елагин

Редактор Н. А. Джарлетти Техред А. A. Камышиикова Корректоры: 3. И. Тарасова и С. П, Усова

Заказ 331у8 Тираж 530 Подписное

Ц11ИИПИ Комите|а по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 там переходного процесса, а затем, когда транзистор 1 уже открыт, а транзисторы 8 и

4,закрыты через транзистор 1. Когда из цепи управления приходят импульсы на переброс ключа, процесс повторяется.

Симметричный ключ на диффузионных транзисторах различного типа проводимости, например, для цифро-аналоговых преобразо4 вателей, отличаюш,ийся тем, что, с целью повышения точности и быстродействия, он содержит дополнительный ключ,на дрейфовых транзисторах одинакового типа пооводимости, 5 вход которого соединен со входом основного ключа и с источником коммутируемого напряжения, выход подключен через резистор к выходу основното ключа и к нагрузке, а управляющие входы присоединены к источнику

10 коммутирующего сигнала через дифференцирующий трансформатор.
