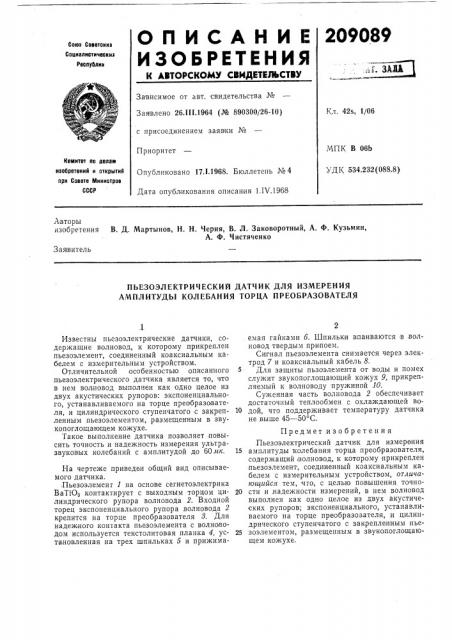

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Соеетскиз

Социалистическиз

Реслублив..:(. ЗАЙ 1

Зависимое от авт. свидетельства №

Заявлено 26.III.1964 (№ 890300/26-10) с присоединением заявки №

Кл. 42s, 1/06

МПК В 065

УДК, 534.232(088.8) Приоритет

Комитет оо лелем изобретениР и открытиР при Совете Министров

СССР

Опубликовано 17.1.1968. Бюллетень №4

Дата опубликования описания 1.IV.1968

Авторы изобретения В. Д. Мартынов, H. Н. Черня, В. Л. Заковоротиый, А. Ф. Кузьмин, А. Ф. Ч истя чен ко

Заявитель

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ

АМПЛИТУДЫ КОЛЕБАНИЯ ТОРЦА ПРЕОБРАЗОВАТЕЛЯ

Известны пьезоэлектрические датчики, содержащие волновод, к которому прикреплен пьезоэлемент, соединенный коаксиальным кабелем с измерительным устройством.

Отличительной особенностью описанного пьезоэлектрического датчика является то, что в нем волновод выполнен как одно целое из двух акустических рупоров: экспоненциального, устанавливаемого на торце преобразователя, и цилиндрического ступенчатого с закрепленным пьезоэлементом, размещенным в звукопоглощающем кожухе.

Такое выполнение датчика позволяет повысить точность и надежность измерения ультразвуковых колебаний с амплитудой до 60мк.

На чертеже приведен общий вид описываемого датчика.

Пьезоэлеменг 1 на основе сегнетоэлектрика

BaTiO3 контактирует с выходным торцом цилиндрического рупора волновода 2. Входной торец экспоненциального рупора волновода 2 крепится на торце преобразователя 8. Для надежного контакта пьезоэлемента с волноводом используется текстолитовая планка 4, установленная на трех шпильках 5 и прижимаемая гайками 6. Шпильки впаиваются в .волновод твердым припоем.

Сигнал пьезоэлемента снимается через электрод 7 и коаксиальный кабель 8.

Для защиты пьзоэлемента от воды и помех служит звукопоглощающий кожух 9, прикрепляемый к волноводу пружиной 10.

Суженная часть волновода 2 обеспечивает достаточный теплообмен с охлаждающей во10 дой, что поддерживает температуру датчика не выше 45 — 50 С.

Предмет изобретения .Пьезоэлектрический датчик для измерения

15 амплитуды колебания торца преобразователя, содержащий волновод, к которому прикреплен пьезоэлемент, соединенный коаксиальным кабелем с измерительным устройством, отличаюи1ийся тем, что, с целью повышения точно20 сти и надежности измерений, в нем волновод выполнен как одно целое из двух акустических рупоров; экспоненциального, устанавливаемото на торце преобразователя, и цилиндрического ступенчатого с закрепленным пье25 зоэлементом, размещенным в звукопоглощающем кожухе.
