Реферат



209ИО

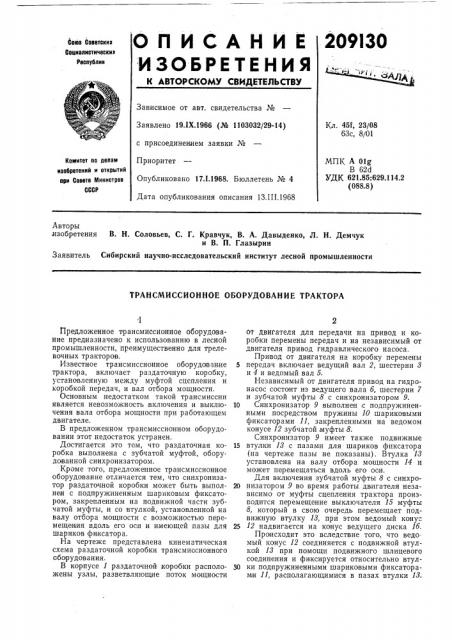

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.1Х.1966 (№ 1103032/29-14) с присоединением заявки №

Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания I З.III.1968

Кл. 45f, 23/08

63с, 8/01

МПК А Olg

В б24

УДК 621.85:629.114.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Н. Соловьев, С. Г. Кравчук, В. А. Давыденко, Л. Н. Демчук и В. П. Глазырин

Заявитель Сибирский научно-исследовательский институт лесной промышленности

ТРАНСМНССН0ННОЕ ОБОРУДОВАНИЕ ТРАКТОРА 1

Предложенное трансмиссионное оборудование предназначено к использованию в лесной промышленности, преимущественно для трелевочных тракторов.

Известное трансмиссионное оборудование трактора, включает раздаточную коробку, установленную между муфтой сцепления и коробкой передач, и вал отбора мощности.

Основным недостатком такой трансмиссии является невозможность .включения и выключения вала отбора мощности при работающем двигателе.

В предложенном трансмиссионном оборудовании этот недостаток устранен.

Достигается это тем, что раздаточная коробка выполнена с зубчатой муфтой, обору. дованной синхронизатором.

Кроме того, предложенное трансмиссионное оборудование отличается тем, что синхронизатор раздаточной коробки может быть выполнен с подпружиненным шариковым фиксатором, закрепленным на подвижной части зубчатой муфты, и со втулкой, установленной на валу отбора мощности с возможностью перемещения вдоль его оси и имеющей пазы для шариков фиксатора.

На чертеже представлена кинематическая схема раздаточной коробки трансмиссионного оборудования.

В корпусе 1 раздаточной коробки расположены узлы, разветвляющие поток мощности от двигателя для передачи на привод и коробки перемены передач и на независимый от двигателя привод гидравлического насоса.

Привод от двигателя на коробку перемены

5 передач включает ведущий вал 2, шестерни 3 и 4 и ведомый вал 5.

Независимый от двигателя привод на гидронасос состоит из ведущего вала б, шестерни 7 и зубчатой муфты 8 с синхронизатором 9.

10 Синхронизатор 9 выполнен с подпружиненными посредством пружины 10 шариковыми фиксаторами 11, закрепленными на ведомом конусе 12 зубчатой, муфты 8.

Синхронизатор 9 имеет также подвижные

15 втулки 13 с пазами для шариков фиксатора (на чертеже пазы не показаны). Втулка 13 установлена на валу отбора мощности 14 и может перемещаться вдоль его ocu.

Для включения зубчатой муфты 8 с синхро20 низатором 9 во время работы двигателя независимо от муфты сцепления трактора производится перемещение выключателя 15 муфты

8, который в свою очередь перемещает подвижную втулку 13, при этом ведомый конус

25 12 надвигается на конус ведущего диска 1б.

Происходит это вследствие того, что ведо. мый конус 12 соединяется с подвижной втулкой 13 при помощи подвижного шлицевого соединения и фиксируется относительно втул30 ки подпружиненными шариковыми фиксаторами ll, располагающимися в пазах втулки 13.

209130

Предмет изобретения

Составитель Л. Старосельская

Редактор А. Маматов Техред Л. Я. Бриккер Корректоры: 3. И. Тарасова и С. П. Усова

Заказ 321/18 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Вследствие трения конических поверхностей происходит синхронизация оборотов ведущих и ведомых частей зубчатой муфты 8.

При дальнейшем перемещении выключателя

15 муфты 8 вводится в зацепление зубчатое соединение 17, при этом шариковые фиксаторы 11 выходят из пазов.

Крутящий момент через зубчатое соеди|нение 17 и подвижное шлицевое соединение 18 передается на вал отбора мощности 14.

Для выключения зубчатой муфты 8 выключатель 15 перемещается в обратную сторону, выводя при этом из зацепления зубчатое соединение 17.

Ведомый конус 12, перемещаясь вместе со втулкой И, останавливается упорами 19, при этом шариковые фиксаторы 11 заходят в пазы втулки 18 и зубчатая муфта с синхронизатором устанавливается в исходное положение для повторного включения.

1. Трансмиссионное оборудование трактора, включающее раздаточную коробку, установ5 ленную между муфтой сцепления и коробкой передач, и вал отбора мощности, отличающееся тем, что, с целью обеспечения возможности включения и выключения вала отбора мощности при работающем двигателе, разда10 точная коробка трансмиссионного оборудования выполнена с зубчатой муфтой, оборудованной синхронизатором.

2. Трансмиссионное оборудование по п. 1, отличающееся тем, что синхронизатор разда15 точной коробки выполнен с подпружиненньгм шариковым фиксатором, закрепленным на подвижной части зубчатой муфты, и со втулкой, установленной на валу отбора мощности с возможностью перемещения вдоль его оси

20 и имеющей пазы для шариков фиксатора.
