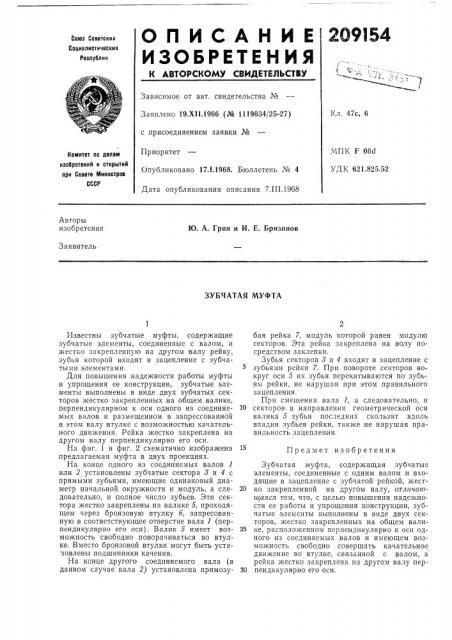

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.Х11.1966 (№ 1119634/25-27) с присоединением заявки №

Приоритет

Опубликовано 17 1.1968. Бюллетень № 4

Дата опубликования описания 7.III.1968

Кл. 47с, 6

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК I Обд

УДК 621.825.52

Авторы изобретения

Ю. А. Грин и И. Е. Бризинов

Заявитель

ЗУБЧАТАЯ МУФТА

Известны зубчатые муфты, содержащие зубчатые элементы, соединенные с валом, и жестко закрепленную на другом валу рейку, зубья которой входят в зацепление с зубчатыми элементами.

Для повышения надежности работы муфты и упрощения ее конструкции, зубчатые элементы выполнены в виде двух зубчатых секторов жестко закрепленных на общем валике, перпендикулярном к оси одного из соединяемых валов и размещенном в запрессованной в этом валу втулке с возможностью качательного движения. Рейка жестко закреплена на другом валу перпендикулярно его оси.

На фиг. 1 и фиг. 2 схематично изображена предлагаемая муфта в двух проекциях.

На конце одного из соединяемых валов 1 или 2 установлены зубчатые сектора 8 и 4 с прямыми зубьями, имеющие одинаковый диаметр начальной окружности и модуль, а следовательно, и полное число зубьев. Эти сектора жестко закреплены на валике 5, проходящем через бронзовую втулку б, запресованную в соответствующее отверстие вала 1 (перпендикулярно его оси). Валик 5 имеет возможность свободно поворачиваться во втулке. Вместо бронзовой втулки могут быть установлены подшипники качения.

На конце другого соединяемого вала (в данном случае вала 2) установлена прямозубая рейка 7, модуль которой равен модулю секторов. Эта рейка закреплена на волу посредством заклепки.

Зубья секторов 8 и 4 входят в зацепление с зубьями рейки 7. При повороте секторов вокруг оси 5 их зубья перекатываются по зубьям рейки, не нарушая при этом правильного зацепления.

При смещении вала 1, а следовательно, и

10 секторов в направлении геометрической оси валика 5 зубья последних скользят вдоль впадин зубьев рейки, также не нарушая правильность зацепления.

Предмет изобретения

Зубчатая муфта, содержащая зубчатые элементы, соединенные с одним валом и входящие в зацепление с зубчатой рейкой, жест20 ко закрепленной на другом валу, отличатои1аяся тем, что, с целью повышения надежности ее работы и упрощения конструкции, зубчатые элементы выполнены в виде двух секторов, жестко закрепленных на общем вали25 ке, расположенном перпендикулярно к оси одного из соединяемых валов и имеющем возможность свободно совершать качательное движение во втулке, связанной с валом, и рейка жестко закреплена на другом валу пер30 пендикулярно его оси.
