209245

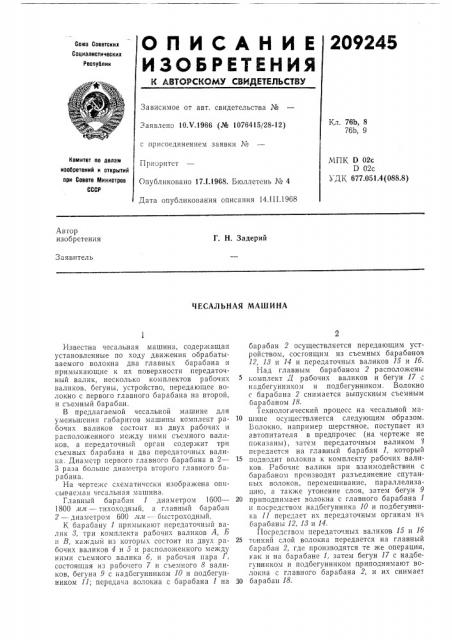

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10Х.1966 (№ 1076415/28-12) Кл. 76b, 8
76b, 9 с присоединением заявки №
Комитет ло делам изобретений и открытий ори Совете Ыинистров
СССР
МПК D 02с
D 02с ДК 677 051 4(088 8) Приоритет
Опубликовано 17Л.1968. Бюллетень ¹ 4
Дата опубликования описания 14.1II.1968
Автор изобретения
Г. Н. Задерий
3 аявитель
ЧЕСАДЪНАЯ МАШИНА
Известна чесальная машина, содержащая установленные по ходу движения обрабатываемого волокна два главных барабана и примыкающие к их поверхности передаточный валик, несколько комплектов рабочих валиков, бегуны, устройство, передающее волокно с первого главного барабана на второй, и съемный бараба,н.
В предлагаемой чесальной машине для уменьшения габаритов машины комплект рабочих валиков состоит из двух рабочих и расположенного между ними съемного валтков, а передаточный орган содержит три съемных барабана и два передаточных валика. Диаметр первого главного барабана в 2—
3 раза больше диаметра второго главного барабана.
На чертеже схематически изображена описываемая чесальная машина.
Главный барабан 1 диаметром 1600—
1800 лл — тихоходный, а главный барабан
2 — диаметром 600 лл — быстроходный.
К барабану 1 примыкают передаточный валик 8, три комплекта рабочих валиков А, Б и В, каждый из которых состоит из двух рабочих валиков 4 и 5 и располо>кенного между ними съемного валика б, и рабочая пара 1, состоящая из рабочего 7 и съемного 8 валиков, бегуна 9 с ьадбегунником 10 и подбегунником 11; передача волокна с барабана 1 на оарабан 2 осуществляется передающим устройством, сосгоящим из съемных барабанов
12, И и 14 и передаточных валиков 15 и 16.
Над главным барабаном 2 расположены комплект Д рабочих валиков и бегун 17 надбегунником и подбегунником. Волокно с барабана 2 снимается выпускным съемным барабаном 18.
Технологический процесс на чесальной машине осуществляется следующим образом.
Волокно, например шерстяное, поступает из автопитателя в предпрочес (на чертеже не показаны), затем передаточным валиком 3 передается на главный барабан 1, который подводит волокна к комплекту рабочих валиков. Рабочие валики при взаимодействии с барабаном производят разъединение спутанных волокон, перемешивание, параллелизацию, а также утонение слоя, затем бегун 9
20 приподнимает волокна с главного барабана 1 и посредством надбегунника 10 и подбегунника 11 передает их передаточным органам на барабаны 12, 18 и 14.
Посредством передаточных валиков 15 и 16
25 тснкий слой волокна передается на главный сарабан 2, где производятся те же операции, как и на барабане 1, затем бегун 17 с надбегунником и подбегунником приподнимают волокна с главного барабана 2, и их снимает
ЗО барабан 18.
209245
Предмет изобретения
Составитель P. Толстова
Редактор Г. К. Гончарова Техред Jl. я. дриккер
Корректоры: А. И. Шпукова и T. д. Чунаева
Заказ 343/18 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Для аппаратной системы прядения шерсти устанавливают две чесальные машины, одна из которых получает шерсть из автопитателя.
Прочесанная ватка с первой машины поступаег на лентообразователь, транспортер и лентоукладчик, а затем на вторую чесальную машину, после которой ватка поступает в ровничную делительную каретку.
1. Чесальная машина, содержащая установ. ленные по ходу движения обрабатываемого волокна два главных барабана и примыкающие к их поверхности передаточный валик, несколько комплектов рабочих валиков, бегуны, передаточный орган волокна с первого главного барабана на второй и съемный ба5 рабан, отличающаяся тем, что, с целью уменьшения габаритов машины, комплект рабочих валиков состоит из двух рабочих и расположенного между ними съемного валиков, а передаточный орган содержит три съемных
10 барабана и два передаточных валика.
2. Машина по п. 1, отличающаяся тем, что диаметр первого главного барабана от двух до трех раз больше диаметра второго главного барабана.
