Устройство для пневматической заправки нити на вертене прядильно-крутильной машины

Устройство для пневматической заправки нити на вертене прядильно-крутильной машины

Иллюстрации

Показать все

Реферат

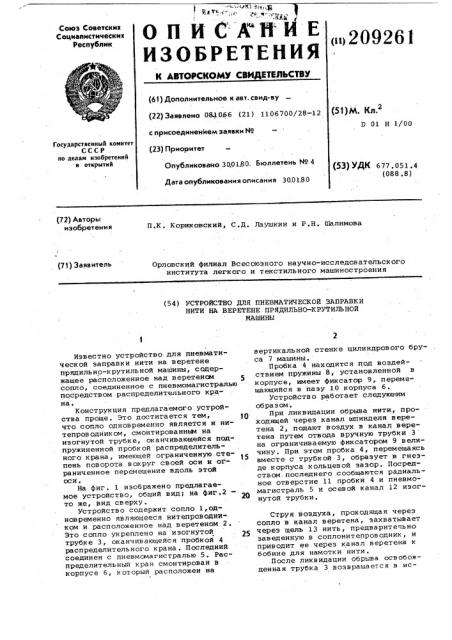

ОПИСА Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<1>209261 .I

К АВТОв СКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 08J.066 (21) 1106700/28-12 (51)М. Кл.2

П 01 H 1/00 с присоединением заявки М2

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 3001,80. Бюллетень Ì9 4

Дата опубликования описания 30.01.80 (53) УДК 6 77 . 051. 4 (088.8) (72) Авторы изобретения

П.К. Кориковский, С.Д. Лаушкин и P.Н. Шалимова

C (71) Заявитель

Орловский филиал Всесоюзного научно-исследовательского института легкого и текстильного машиностроения (54) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОЙ ЗАПРАВКИ

HHTH HA ВЕРЕТЕНЕ ПРЯДИЛЬНО-КРУТИЛЬНОЙ

МАШИНЫ

Известно устройство для пневматической заправки нити на веретене прядильно-крутильной машины, содержащее расположенное над веретеном сопло, соединенное с пневмомагистралью посредством распределительного кра" на.

Конструкция предлагаемого устройства проще. Это достигается тем, что сопло одновременно является и нитепров одник ом, смонтированным на изогнутой трубке, оканчивающейся подпружиненной пробкой распределительного крана, имеющей ограниченную. степень поворота вокруг своей оси и ог раниченное перемещение вдоль этой оси.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг.2— то же, вид сверху.

Устройство содержит сопло 1,одновременно являющееся нитепроводни-. ком и расположенное над веретеном 2.

Это с опло ук реплен о на и зог нутой трубке 3, оканчивающейся пробкой 4 распределительного крана. Последний соединен с пневмомагистралью 5. Распределительный кран смонтирован в корпусе б, к оторый расположен на вертикальной стенке цилиндрового бруса 7 машины.

Пробка 4 находится под воздействием пружины 8, установленной в корпусе, имеет фиксатор 9, перемещающийся в пазу 10 корпуса 6, Устройство работает следующим обра э ом.

При ликвидации обрыва нити, проходящей через канал шпинделя веретена 2, подают воздух в канал веретена путем отвода вручную трубки 3 на ограничиваемую фиксатором 9 величину. При этом пробка 4, перемещаясь вместе с трубкой 3, образует в гнезде корпуса кольцевой зазор. Посредством, последнего сообщаются радиальное отверстие 11 пробки 4 и пневмомагистраль 5 и осевой канал 12 изогнутой трубки.

Струя воздуха, проходящая через сопло в канал веретена, захватывает через щель 13 нить, предварительно заведенную в соплонитепроводник, и приводит ее через канал веретена к бобине для намотки нити. .После ликвидации обрыва освобожденная трубка 3 возвращается в ис209261

Формула изобретения

Составитель Р, Толстова

Редактор Е. Месропова Техред М.Петко Корректор И. Му - ка

Тираж 502 П одпис н ое

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 10086/4

Филиал ППП Патент, г. Ужгород, ул. Проектна я, 4 одное положение под действием пру1 жины 8.

Устройств о для пневматической заправки нити на веретене прядильнокрутильной машины, содержащее расположенное над веретеном сопло, соединенное с пневмомагистралью посредством распределительного крана, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции, сопло одновременно является и нитепроводником, смонтированным на изогнутой трубке, ока нчив ающейс я подпружиненной пробкой распределительного крана, имеющей ограниченную степень поворота вокруг своей оси и ограниченное перемещение вдоль этой оси.
