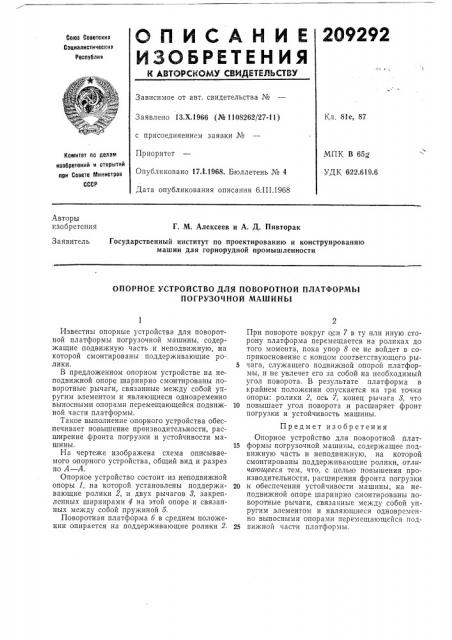

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Х.1966 (№ 1108262/27-11) с присоединением заявки №

Приоритет

Опуоликовано 17.I.1968. Бюллетень № 4

Дата опубликования описания 6.111.1968

Кл. 81е, 87

МПК В 65

УДК 622.619.6

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. М. Алексеев и А. Д. Пивторак

Государственный институт по проектированию и конструированию машин для горнорудной промышленности

Заявитель

ОПОРНОЕ УСТРОЙСТВО ДЛЯ ПОВОРОТНОЙ ПЛАТФОРМЫ

ПОГРУЗОЧНОЙ МАШИНЫ

Известны опорные устройства для поворотной платформы погрузочной машины, содержащие подвижную часть и неподвижную, на которой смонтированы поддерживающие ро-, лики.

В предложенном опорном устройстве на неподвижной опоре шарнирно смонтированы поворотные рычаги, связанные между собой упругим элементом и являющиеся одновременно выносными опорами перемещающейся подвижной части платформы.

Такое выполнение опорного устройства обеспечивает повышение производительности, расширение фронта погрузки и устойчивости машины.

На чертеже изображена схема описываемого опорного устройства, общий вид и разрез по А — А.

Опорное устройство состоит из неподвижной опоры 1, на которой установлены поддерживающие ролики 2, и двух рычагов 8, закрепленных шарнирами 4 на этой опоре и связанных между собой пружиной б.

Поворотная платформа б в среднем положении опирается на поддерживающие ролики 2.

При повороте вокруг оси 7 в ту или иную сторону платформа перемещается на роликах до того момента, пока упор 8 ее не войдет в соприкосновение с концом соответствующего ры5 чага, служащего подвижной опорой платформы, и не увлечет его за собой на необходимый угол поворота. В результате платформа в крайнем положении опускается на три точки опоры: ролики 2, ось 7, конец рычага 8, что

10 повышает угол поворота и расширяет фронт погрузки и устойчивость машины.

Предмет изобретения

Опорное устройство для поворотной плат15 формы погрузочной машины, содержащее подвижную часть и неподвижную, на которой смонтированы поддерживающие ролики, отличающееся тем, что, с целью повышения производительности, расширения фронта погрузки

20 и обеспечения устойчивости машины, на неподвижной опоре шарнирно смонтированы поворотные рычаги, связанные между собой упругим элементом и являющиеся одновременно выносными опорами перемещающейся под25 вижной части платформы.

209292
