Устройство для получения стали

Устройство для получения стали

Иллюстрации

Показать все

Реферат

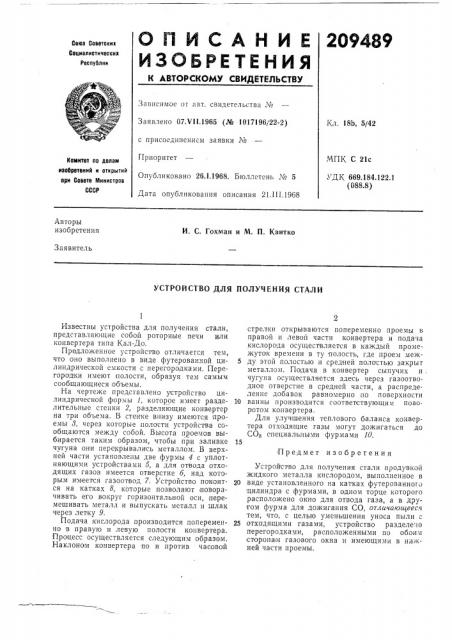

ОДИЧАНИЕ

ИЗОБРЕ ТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОВ8 Ссеетскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 07.VII.1965 (№ 1017196/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 26.1.1968. Бюллетень ¹ 5

Дата опубликования описания 21.111.19á8

Кл. 18Ь, 5/42

МПК С 21с

УДК 669.184.122.1 (088.8) Комитет по делам иаобретеиий и открытий при Сосете Министров

СССР

Авторы изобретения

И. С. Гохман и М. П. Квитко

Заявитель

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ СТАЛИ стрелки открываются попеременно проемы в правой и левой части конвертера и пода (а кислорода осуществляется в каждый промежуток времени в ту полость, где проем меж5 ду этой полостью и средней полостью закрыт металлом. Подача в конвертер сыпучих и: чугуна осуществляется здесь через газоотводное отверстие в средней части, а распределение добавок равномерно по поверхности

10 ванны производится соответ ствующи м поворотом конвертера.

Для улучшения теплового баланса конвертера отходящие газы могут дожигаться до

СОа специальными фурмами 10.

Устройство для получения стали продувкой жидкого металла кислородом, выполненное в

20 виде установленного на катках футерованното цилиндра с фур мами, в одном торце которого расположено окно для отвода газа, а в другом фурма для .дожигания СО, отличающееся тем, что, с целью уменьшения уноса пыли

25 отходящими газами, устройство разделе..<о перегородками, расположенными по обоим сторона м газового окна и имеющими в нижней части проемы.

Известны устройства для получения стали, представляющие собой роторные печи или конвертера типа Кал-До.

Предложенное устройство отличается тем, что оно выполнено в виде футерованной цилиндрической емкости " перегородками. Перегородки имеют полости, образуя тем самым сообщающиеся объемы.

На чертеже представлено устройство цилиндрической формы 1, которое имеет раздслительные стенки 2, разделяющие конвертер на три объема. В стенке внизу имеются проемы 8, через которые полости устройства сообщаются между собой. Высота проемов выбирается таким образом, чтобы при заливке чугуна они перекрывались металлом. B верхнеи части установлены две фурмы 4 с уплотняющими устройствами б, а для отвода отходящих газов имеется отверстие б, над которым имеется газоотвод 7, Устройство покоится на катках 8, которые позволяют поворачивать его вокруг горизонтальной оси, перемешивать металл и выпускать металл и шлак через летку 9.

Подача кислорода производится попеременно в правую и левую полости конвертера.

Процесс осуществляется следующим образом.

Наклоном конвертера по и против часовой П р е д кт е т изобретения

209489

Редактор Н. С, Коган

Заказ 501/20 Тираж 530 Подписное

ННИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Типография, пр. Сапунова, 2

Типография, пр. Сапунова, 2

Составитель Р. Довгучиц

Техред Л. Я. Бриккер

Корректоры: Е. Н. Гудзона и А. П. Татаринцева
