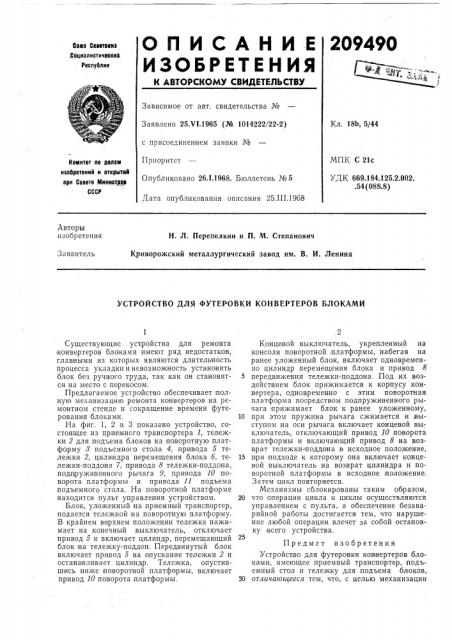

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со®а CbbbYblfb3,Социал истичоокиа

Республик

Зависимое от авт, свидетельства №

Заявлено 25Х!.1965 (№ 1014222/22-2) с присоединением заявки №

Приоритет

Опубликовано 26.1.1968. Бюллетень № 5

Дата опубликования описания 25.111.1968

Кл. 18Ь, 5/44

Комитет по долота иаобротониЯ и открытиЯ при Совете Миииотров

СССР

МПК С 21с

УДК 669.184.125.2.002. .54 (088.8) Авторы изобретения

H. Л. Перепелкин и П. М. Степанович

Криворожский металлургический завод им. В. И. Ленина

Заявитель

УСТРОЙСТВО ДЛЯ ФУТЕРОВКИ КОНВЕРТЕРОВ БЛОКАМИ

Существующие устройства для ремонта конвертеров блоками имеют ряд недостатков, главными из которых являются длительность процесса укладки и невозможность установить блок без ручного труда, так как он становится на место с перекосом.

Предлагаемое устройство обеспечивает нолную механизацию ремонта конвертеров на ремонтном стенде и сокращение времени футерования блоками.

На фиг. 1, 2 и 3 показано устройство, состоящее из приемного транспортера 1, тележки 2 для подъема блоков на поворотную платформу 8 подьемного стола 4, привода 5 тележки 2, цилиндра перемещения блока б, тележки-поддона 7, привода 8 тележки-поддона, подпружиненного рычага 9, привода 10 поворота .платформы и привода 11 подъема подъемного стола. На поворотной платформе находится пульт управления устройством.

Блок, уложенный на приемный транспортер, подается тележкой,на поворотную платформу.

В крайнем верхнем положении тележка нажимает на конечный выключатель, отключает привод 5 и включает цилиндр, перемещающий блок на тележку-поддон. Передвинутый блок включает привод 5 на опускание тележки 2 и остана вливает цилиндр. Тележка, опустившись ниже поворотной платформы, включает привод 10 поворота, платформы.

Концевой выключатель, укрепленный на консоли поворотной платформы, набегая на ранее уложенный блок, включает одновременно цилиндр перемещения блока и привод 8 передвижения тележки-поддона. Под их воздействием блок прижимается к корпусу конвертера, одновременно с этим поворотная платформа посредством подпружиненного рычага прижимает блок к ранее уложенному, 10 при этом пружина рычага сжимается и выступом на оси рычага включает концевой выключатель, отключающий привод 10 поворота платформы и включающий привод 8 на возврат тележки-поддона в исходное положение, 15 при подходе к которому она включает концевой выключатель на возврат цилиндра и поворотной платформы в исходное положение.

Затем цикл повторяется.

Механизмы сблокированы таким образом, 20 что операции цикла и циклы осуществляются управлением с пульта, а обеспечение безаварийной работы достигается тем, что нарушение любой операции влечет за собой остановку всего устройства.

Предмет изобретения

Устройство для футеровки конвертеров блоками, имеющее приемный транспортер, лодьемный стол и тележку для,подъема блоков, 30 отличающееся тем, что, с целью механизации

209490

4ы.Я

Составителе Довгучиц

Техред Л. Я. Бриккер Корректоры: С. А. Башлыкова и С. П, Усов:1

Редактор Коган

3 аказ 500/! 2 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пп. Сапунова, д. 2 работ и сокращения времени на футеровку, оно снабжено поворотной платформой, на которой смонтированы; цилиндр перемещения

4 блоков, тележка-.поддон, несущая блок, и подпружиненный рычаг, прижимающий блок к ряду кладки.
