209544
З ф

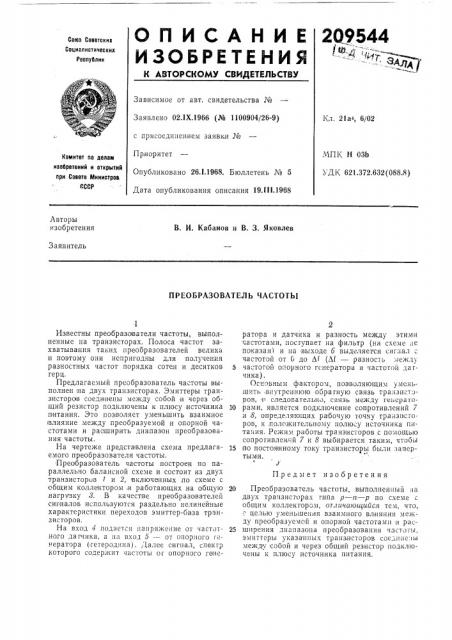

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.IX.1966 (№ 1100904/26-9) Кл. 21а, 6/02 с присоединением заявки №
МПК Н ОЗЬ
УДК 621.372.632(088.8) Пр.иоритет
Опубликовано 26,1.1968. Бюллетень № 5
Дата опубликования описания 19.III 1968
Комитет по делом изобретений и открытий при Совете Министроа
СССР
Авторы изобретения
В. И. Кабанов и В. 3. Яковлев
Заявитель
ПРЕОБРАЗОВАТЕЛЪ ЧАСТОТЫ ратора и датчика и разность между этими частотами, поступает на фильтр (на схеме ие показан1 и на выходе 6 выделяется сигнал с частотой от 0 до Л((Л1 — разность между
5 частотой огорного генератора и частотои тагчика).
Основным фактором, позволяющим уменьшить .внутреннюю обрагную связь транзи-торов, li следовательно, связь между геисрато10 рами, является подключение сопротивлений 7 и 8, определяющих рабочую точку транзисторов, к,положительному полюсу источника пита ilIH. Режим работы транзисторов с помощью сопротивлений 7 и 8 выбирается таким, чтобы
15 ло постоянному току транзисторы были запертыми.
20 Преобразователь частоты, выполненньти иа двух транзисторах гипа р — n — p по схеме общим коллекгором, отличающийся тем, что, целью уменьшения взаимного влияния между преобразуемой и опорной частотами и ðàc25 ширения диапазона преобразования частоты, эмиттеры указанных транзисторов сосдиис:I bi хтежду собой и через общий резистор подключены к плюсу источника питания.
Известны преобразователи частоты, выполненные на транзисторах. Полоса частот захватывания таких преобразователей велика и поэтому они непригодны для получения разностных частот порядка сотен и десятков герц.
Предлагаемый преобразователь частоты выполнен на двух транзисторах. Эмиттеры транзисторств соединены между со "îé и через общий резистор подключены к плюсу источника питания. Это позволяет уменьшить взаимное влияние между преобразуемой и опорной частотами и раоширить диапазон преобразования частоты.
На чертеже представлена схема предлагаемого преобразователя частоты, Преобразователь частоты построен по параллельно балансной схеме и состоит из двух транзисторов 1 и 2, включенных,по схеме с общим коллектором,и работающих на общую нагрузку 8. В качестве преобразователей сигналов используются раздельно нелинейные характеристики переходов эмиттер-база транзисторов.
На вход 4 подается напряжение от частотного датчика, г иа вход 5 — от опорного генератора (гетеродина). Далее сигнал, спекгр которого содержит частоты ol опорного ганеПредмет изобретения
209544
° ° «е Ъ
