Реферат



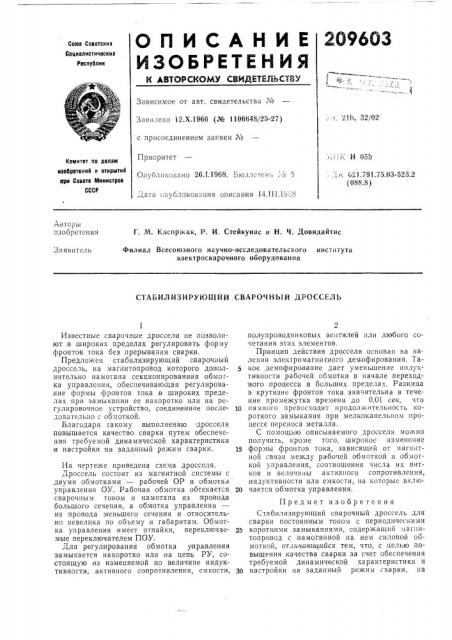

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союа Советских

Социалистичесиих

Рвспублии

Зависимое от авт. свидетельства ¹ л. " 1h, 32,/02

Заявлеíî 12.Х.1966 (№ 1106648!25-27) с присоединением заявки №

Приоритет

Опубликовано 26.1.1968. Бюлл тен» ., о

Комитет по делам изобретений и отирытий ори Совете Министров

СССР..i г, 421.791.75.03-523.2 (088. S) Дата сгублпковапия описания 14.111.19 8

A i3 T 0 р i>1 изобретения

Г. M. Каспржак, Р. И. Стейкунас и H. Ч. Довидайтис

Заявитель

Филиал Всесоюзного научно-исследовательского института электросварочного оборудования

СТАБИЛИЗИРУ1ОШИЙ СВАРОЧНЫЙ ДРОССЕЛЬ

Известные сварочные дроссели не позволяют в широких пределах регулировать форму фронтов тока без прерывания сварки.

Предложен стабилизирующий сварочный дроссель, на магнитопровод которого дополнительно намотана секционированная обмо гка управления, обеспечивающая регулирование формы фронтов тока в широких пределах при замыкании ее накоротко или на регулировочное устройство, соединенное после. довательно с обмоткой.

Благодаря такому выполнению дросселя повышается качество сварки путем обеспечения требуемой динамической характеристики и настройки на заданный режим сварки.

На чертеже .приведена схема дросселя.

Дроссель состоит из магнитной .системы с двумя обмотками — рабочей OP и обмотки управления ОУ. Рабочая обмотка обтекается сварочным током и намотана из,провода большого сечения, а обмотка управления из провода меньшего сечения и относитель.но невелика по объему и габаритам. Обмотка управления имеет отпайкн, переключаемые переключателем ПОУ.

Для регулирования обмотка управления замыкается накоротко или на цепь РУ, состоящую из изменяемой по величине индуктивности, активного сопротивления, емкости, 2 полупроводниковых вентилей или лктбого сочетания этих элементов.

Принцип действия дросселя основан на явлении электромагнигного демпфирования. Такое демпфирование дает уменьшение инд(у итивности рабочей обмотки в начале переходного процесса в больших пределах. Разница в крутизне фронтов тока значительна в течение промежутка времени до 0,01 сек, что т0 намного превосходит продолжительность короткого замыкания при мелкокапельном гнроцессе переноса металла.

С помощью описываемого дросселя можно получить, кроме того, широкое изменение

15 формы фронтов тока, зависящей от магнитной связи между рабочей обмоткои и обмогкой управления, -оотношения числа их витков и величины активного сопротивления, индуктивности или емкости, на которые вклю20 чается обмотка управления.

Предмет изобретения

Стабилизирующий сварочный дроссель для сварки постоянным током с периодически ми

25 короткими замыканиями, содержащий магиитопровод с намотанной на нем силовой оомоткой, отличающийся тем, что, с целью повышения качества сварки за счет обеспечения требу емой динамической характеристики и

30 настройки на заданный режим сварки, па

МЯГНИТОПРОВОД ДОПОЛНИ ТЕЛ Ь110 П Я МОТЯ На СЕi<ционировянняя Оомоткя управления. ОоеспеЧИВЯЮЩЯЯ Pei yËÈ ÇÎВЯН1!Е (РОРМЬ1 фРОНТОЗ ювкз

201 2 13 IIIироких пределах при ЗамыкянР!и ее накоротко или на регулирово!ное устройстьо, с(1едине(иное последовательно с обмоткой.
