Грунтовка для покрытия ржавой металлической

Грунтовка для покрытия ржавой металлической

Иллюстрации

Показать все

Реферат

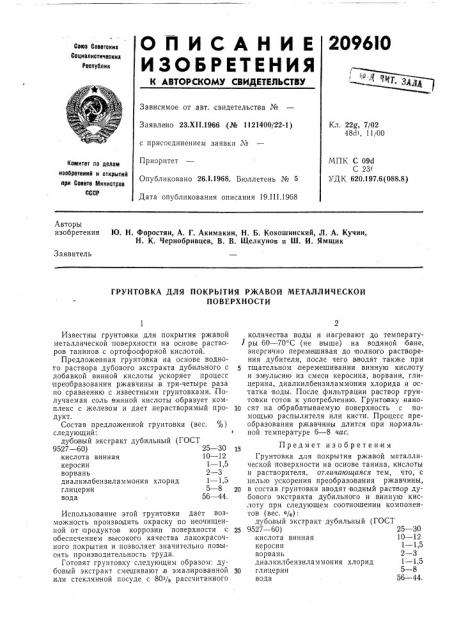

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2096I0

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.XII.1966 (№ 1121400/22-1) с присоединением заявки №

Приоритет

Опубликовано 26.I.1968. Бюллетень № 5

Дата опубликования описания 19.111.1968

Кл. 22g, 7/02

48с1т, 11/00

МПК С 09d

С 23>

УДК 620.197.6(088.8) Комитет по делам изобретений и открытий лри Совете Министров

СССР

Авторы изобретения

Ю. Н. Форостян, А. Г. Акимакин, Н. Б. Кокошинский, Л. А. Кучин, Н. К. Чернобривцев, В. В. Щелкунов и Ш. И. Ямщик

Заявитель

ГРУНТОВКА ДЛЯ ПОКРЪ|ТИЯ РЖАВОЙ ЧЕТАЛЛИЧЕСКОЙ

ПОВЕРХНОСТИ

Известны грунтовки для покрытия ржавой металлической поверхности на основе растворов танинов с ортофоофорной кислотой.

Предложенная грунтовка на основе водното раствора дубового экстракта дубильного с добавкой винной кислоты ускоряет процесс преобразования ржавчины,в три-четыре раза по сравнению с известными грунтовками. Получаемая соль винной кислоты образует комплекс с железом и дает нерастворимый продукт.

Состав предложенной грунтовки (вес. %) следующий: дубовый эксгракт дубильный (ГОСТ

9527 †) 25 — 30 кислота винная 10 — 12 керосин 1 — 1,5 ворвань 2 — 3 диалкилбензиламмония хлорид 1 — 1,5 глицерин 5 — 8 вода 56 — 44.

Использование этой грунтовки дает возможность производить окраску по неочищенной от продуктов коррозии поверхности с обеспечением высокого качества лакокрасочного покрытия и позволяет значительно повысить производительность труда, Готовят грунтовку следующим образом: дубовый экстракт смешивают в эмалированной или стеклянной посуде с 80% рассчитанного количества воды и .нагревают до температуJ ры 60 — 70 С (»e выше) на водяной бане, энергично перемешивая до полного растворения дубителя, после чего вводят также при

S тщательном перемешивании винную кислоту и эмульсию из смеси керосина, ворвани, глицерина, диалкилбензиламмония хлорида и остатка воды. После фильтрации раствор грунтовки готов к употреблению. Грунтовку нано1р сят на обрабатываемую поверхность с помощью распылителя или кисти. Процесс преобразования ржавчины длится при нормальной температуре 6 — 8 час.

Предмет изобретен ия

Грунтовка для покрытия ржавой металлической поверхности на основе танина, кислоты и растворителя, отличающаяся тем, что, с целью ускорения преобразования ржавчины, 20 в состав грунтовки вводят водный раствор дубового экстракта дубильного и винную кислоту при следующем соотношении компонентов (вес. %): дубовый экстракт дубильный (ГОСТ

25 9527 — 60) 25 — 30 кислота винная 10 — 12 керосин 1 — 1,5 ворвань 2 — 3 диалкилбензиламмония хлорид 1 — 1,5

30 глицерин 5 — 8 вода 56 — 44,
