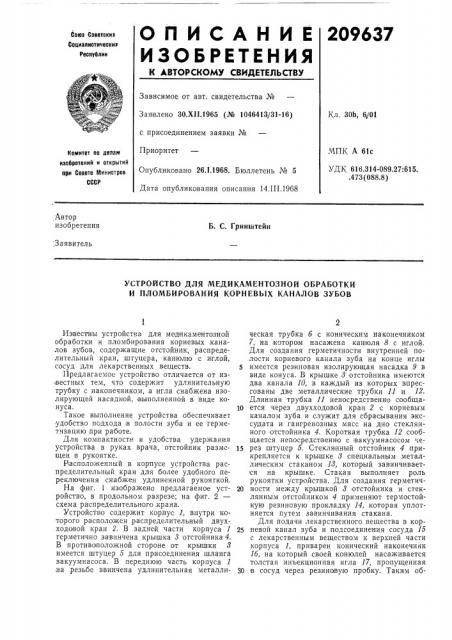

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

209637

Ссюа Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х11,1965 (№ 1046413/31-16) с присоединением заявки №

Приоритет

Опубликовано 26.1.1968. Бюллетень № 5

Дата опубликования описания 14.III,1968

Кл. ЗОЬ, 6/01

МПК А 61с

УД У, 616.314-089.27:615. .473 (088.8) Комитет ло делам иасбретений и открытий при Совете Министров

СССР Автор изобретения

Б. С. Гринштейн

Заявитель

УСТРОЙСТВО ДЛЯ МЕДИКАМЕНТОЗНОЙ ОБРАБОТКИ

И ПЛОМБИРОВАНИЯ КОРНЕВЪ|Х КАНАЛОВ ЗУБОВ

Известны устройства для медикаментозной обработки и пломбирования корневых каналов зубов, содержащие отстойник, распределительный .кран, штуцера, канюлю с иглой, сосуд:для лекарственных веществ.

Предлагаемое устройство отличается от из вестных тем, что содержит удлинительную трубку с наконечником, а игла снабжена изолирующей насадкой, выполненной в виде ко нуса.

Такое выполнение устройства обеспечивает удобство подхода,в полости зуба и ее герметизацию при работе.

Для компактности и удобства удержания устройства в руках врача, отстойник размс. щен в рукоятке.

Расположенный в корпусе устройства распределительный кран для более удобного переключения снабжен удлиненной рукояткой.

На фиг. 1 изображено предлагаемое устройство, в продольном разрезе; на фиг. 2— схема распределительного, крана.

Устройство содержит корпус 1, внутри которого расположен распределительный двухходовой кран 2. В задней части корпуса 1 герметично завинчена крышка 8 отстойника 4.

В противоположной стороне от KpbIIIIIKII 8 имеется штуцер 5 для присоединения шланга вакуумнасоса. В переднюю часть корпуса 1 на резьбе ввинчена удлинительная металлическая трубка 6 с коническим наконечником

7, на которо м насажена канюля 8 с иглой.

Для создания герметичности внутренней полости корневого канала зуба на конце иглы

5 имеется резиновая изолирующая насадка 9 в виде конуса. В крышке 8 отстойника имеются два канала 10, в каждый из которых впрессованы две металлические трубки 11 и 12.

Длинная трубка 11 непосредственно сообща10 ется через двухходовой кран 2 с корневым каналом зуба и служит для сбрасывания экссудата и гангренозных масс на дно стеклянного отстойника 4. Короткая трубка 12 сообщается непосредственно с вакуумнасосом "e15 рез штуцер 5. Стеклянный отстойник 4 прикрепляется к крышке 8 специальным металлическим стаканом 18, который завинчивается на крышке. Стакан выполняет роль рукоятки устройства. Для создания герметич20 ности между крышкой 8 отстойника и стеклянным отстойником 4 применяют термостойкую резиновую прокладку 14, которая уплотняется путем завинчивания стакана.

Для подачи лекарственного вещества в кор25 невой канал зуба и подсоединения сосуда 15 с лекарственным веществом к верхней части корпуса 1, приварен конический наконечник

16, на который своей конюлей насаживается толстая инъекционная игла 17, пропущенная

30 в сосуд через резиновую пробку. Таким об209637 разом сосуд 15 удерживается в вертикальном положении. Для подачи воздуха в сосуд 15 через резиновую пробку .пропущена также изогнутая трубка 18. Благодаря этому имеется возможность постоянно поддерживать разницу атмосферного давления в корневом канале и сосуде с лекарственным веществом.

На фиг. 1 распределительный кран изображен в положении, когда корневой канал сообщается с вакуумнасосом через отстойник, 10 на фиг. 2 распределительный кран показан в положении, когда сообщение корневого канала с вакуумнасосом перекрыто, а присоединен сосуд с лекарственным веществом. В этом случае при предварительно созданном в кор- 15 невом канале вакууме, под действием атмосферно го давления лекарственное вещество подается в корневой канал.

Распределительный кран 2 из одного положения в другое переводится рукояткой 19, 20 которая для удобства выполнена удлиненной.

Предлагаемое устройство работает следующим образом.

Для лечения иглу с насадкой 9 |вставляют в расширенное шаровидным бором устье кор- 25 невого канала. Рукоятку 19 крана 2 устанавливают в переднее положение (фиг. 1). В таком положении корневой канал непосредственно сообщается с вакуумнасосом через отстойник. При включении вакуумнасоса во 30 внутренней полости устройства создается вакуум, а так как устройство в данном случае связано с корневым каналом зуба через зондкапилляр, то из корневого канала и периодонта отсасываются элементы распада пуль- 35 пы, воспалительного экссудата и газов. Для подачи лекарственных веществ в корневой канал рукоятку 19 крана переводят в заднее положение (фиг. 2), не нарушая герметизации пространства между устьем и корневого канала и зондом капилляром. В таком положении крана лекарственное вещество поступает из сосуда 15 в корневой канал под действием разница давления в корневом канале и сосуде с лекарственным веществом. Полеременное переключение рукоятки,19 распределительното крана из переднего положения в заднее и наоборот дает возможность простерилизовать корневой канал, отсосать воспалительный экссудат из периодонтальной щели и внести пломбировочное вещество (жидкие полимеризующиеся вещества) в кор. невой канал.

Предмет изобретения

1. Устройство для медикаментозной обработки и пломбирования корневых .каналов зубов, содержащее отстойник, распределительный кран, штуцера, канюлю с иглой, сосуд для медикаментов, отличающееся тем, что, с целью удобного подхода к полости зуба и ее герметизации при работе, оно содержит удлинительную трубку с наконечником, а игла снабжена изолирующей насадкои, выполненной в виде конуса.

2. Устройство по п. 1, отличающееся тем, что, с целью компактности и удобства его удержания в руках врача, отстойник размещен в рукоятке устройства.

3. Устройство по пп. 1 и 2, отличающееся тем, что, с целью удобства его переключения, распределительный кран расположен в корпусе устройства и снабжен удлиненной рукояткой.
