Аппарат для санитарно-бактериологического исследования воздуха
Иллюстрации
Реферат

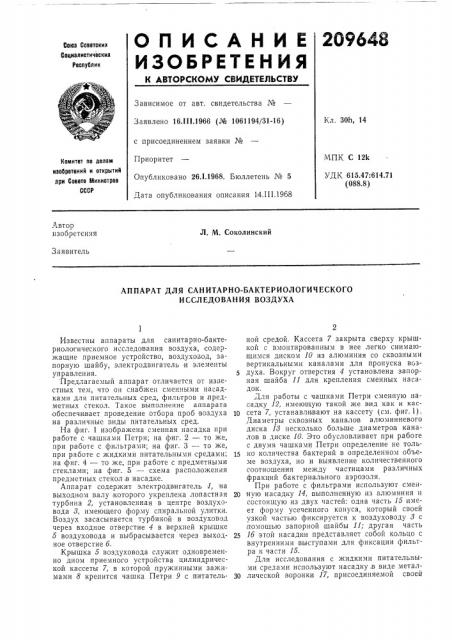

ОПИСАНИЕ
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.III.1966 (№ 1061194/31-16) с присоединением заявки №
Приоритет
Опубликовано 26.1,1968. Бюллетень № 5
Дата опубликования описания li4.111.1968
Кл. 30h, 14
МПК С 12k
УДК 615.47:614.71 (088.8) Комитат пс делам изобретений и открытий лри Совете Министров
СССР
Автор изобретения
Л. М. Соколинский
Заявитель
АППАРАТ ДЛЯ САНИТАРНО-БАКТЕРИОЛОГИЧЕСКОГО
ИССЛЕДОВАНИЯ ВОЗДУХА
Известны аппараты для санитарно-бактериологического исследования воздуха, содержащие приемное устройство, воздуховод, запорную шайбу, электродвигатель и элементы управления. Предлагаемый аппарат отличается от известных тем, что он снабжен сменными насадками для питательных сред, фильтров и,предметных стекол. Такое выполнение аппарата обеспечивает проведение отбора проб воздуха на различные виды питательных сред.
На фиг. 1 изображена сменная насадка при работе с чашками Петри; на фиг. 2 — то же, при работе с фильтрами; на фиг. 3 -- то же, при работе с жидкими питательными средами; на фиг. 4 — то же, при работе с предметными стеклами; на фиг. 5 — схема расположения предметных стекол в насадке.
Аппарат содержит электродвигатель 1, на выходном валу, которого укреплена лопастная турбина 2, установленная в центре воздуховода 8, имеющего форму спиральной улитки.
Воздух засасывается турбиной в воздуховод через входное отверстие 4 в верхней крышке
5 воздуховода и выбрасывается через выходное отверстие б.
Крышка 5 воздуховода служит одновременно дном приемного устройства цилиндрической кассеты 7, в которой пружинными зажимами 8 крепится чашка Петри 9 с питательной средой. Кассета 7 закрыта сверху крышкой с вмонтированным в нее легко снимающимся диском 10 из алюминия со сквозными вертикальными каналами для пропуска воздуха. Вокруг отверстия 4 установлена запорная шайба 11 для крепления сменных насадок.
Для работы с чашками Петри сменную насадку 12, имеющую такой же вид как и кассета 7, устанавливают на кассету (см. фиг. 1).
Диаметры сквозных каналов алюминиевого диска 18 несколько больше диаметров каналов в диске 10. Это обусловливает при рабоге с двумя чашками Петри определение не толь15 ко количества бактерий в определенном объеме воздуха, но и выявление количественного соотношения между частицами различных фракций бактериального аэрозоля.
При работе с фильтрами используют смен20 ную насадку 14, выполненную из алюминия и состоящую из двух частей: одна часть 15 имеет форму усеченного конуса, который своей узкой частью фиксируется к воздуховоду 3 с ,помощью запорной шайбы 11; другая часть
25 lб этой насадки представляет собой кольцо с внутренними выступами для фиксации фильтра к части 15.
Для исследования с жидкими питательными средами используют насадку,в виде метал30 лической воронки 17, присоединяемой своей
209648 широкой частью к воздуховоду 8 также при помощи запорной шайбы 11. К узкой части воронки подведен гибкий шланг 18. Другой конец .шланга присоединен к короткой стеклянной трубке 19, пропущенной рядом с длинной стеклянной трубкой 20 через пробку
21. Пробкой 21 закрыта широкая пробирка 22 с питательной жидкой средой. Трубка 20 своим нижним концом погружена в жидкость, нижний конец трубки 19 находится над поверхностью жидкости.
Исследуемый воздух,при разрежении в воздуховоде поступает снаружи через трубку 20 в жидкость, затем в трубку 19 и через гибкий шланг 18 в воздуховод, откуда выбрасывается наружу.
Улавливание на жидкие питательные среды возможно и при нагнетании исследуемого воздуха. Для этого шланг 18 присоединяют к длинной трубке 20, а другим концом к выходному отверстию б воздуховода. При нагнетании исследуемый воздух поступает через верхнее отверстие 4 в воздуховод, затем в шланг 18,,в трубку 20 и через жидкость— в трубку 19, после чего выбрасывается наружу.
Насадка для улавливания микроорганизмов из,воздуха на предметные стекла представляет собой камеру 28, прикрепленную герметич4 но к выходному отверстию б воздуховода. В камере имеются щели и гнезда для крепления предметных стекол, расположенных таким образом, что поток воздуха, выходящий
5 из отверстия б и поступающий во входную щель 24, ударяется о лобовое предметное стекло 25 и разделяется на два самостоятельных потока, каждый из которых в свою очередь ударяется о два боковых предметных
10 стекла 2б, а от них попадает в общую камеру и через отверстия 27 в задней стенке камеры выбрасывается наружу.
Улавливание микроорганизмов из воздуха на предметные стекла возможно также и при
15 присоединении камеры 28 к воздуховоду с помощью запорной шайбы, т. е. со стороны входного отверстия 4. При этом воздух не нагнетается в камеру, а засасывается в нее.
Предмет изобретения
Аппарат для санитарно-бактериологического исследования воздуха, содержащий приемное устройство, воздуховод, запорную шайбу, электродвигатель и элементы управления, от25 личаюшийся тем, что, с целью проведения отбора проб воздуха на различные виды питательных сред, он снабжен сменными насадками для питательных сред, фильтров и предметных стекол.
209648
--> Л
З
Р,в 2Ф
