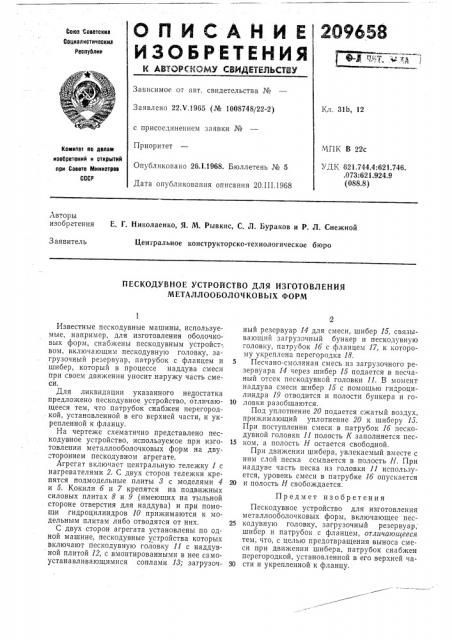

299658

Юоюа Советскиа

Социалистическил

Респуелие с ув у

- гт, Зависимое от авт. свидетельства №

Кл. 31Ь, 12

Заявлено 22.V.1965 (№ 1008748/22-2) с присоединением заявки №

Приоритет

Опубликовано 26.11968. Бюллетень № 5

Дата опубликования описания 20.III.1968

МПК В 22с

Комитет по делам иаооретеиий и открытий при Совете Миииотрев

СССР

УДК 621.744.4:621.746. .073:621.924.9 (088.8) Авторы изобретения Е. Г. Николаенко, Я. M Рывкис, С. Л. Бураков и Р. Л. Снежной

Заявитель

Центральное конструкторско-технологическое бюро

ПЕСКОДУВНОЕ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

МЕТАЛЛООБОЛОЧКОВЫХ ФОРМ

Известные пескодувные машины, используемые, например, для изготовления оболочковых форм, снабжены пескодувным устройст-. вом, включающим пескодувную головку, загрузочный резервуар, патрубок с фланцем и шибер, который в процессе наддува смеси при своем движении уносит наружу часть смеси.

Для ликвидации указанного недостатка предложено пескодувное устройство, отличающееся тем, что патрубок снабжен перегородкой, установленной в его верхней части, и укрепленной к фланцу.

На чертеже схематично представлено пескодувное устройство, используемое при изготовлении металлооболочковых форм на двустороннем пескодувном агрегате.

Агрегат включает центральную тележку 1 с нагревателями 2. С двух сторон тележки крепятся подмодельные плиты 8 с моделями 4 и 5. Кокили б и 7 крепятся на подвижных силовых плитах 8 и 9 (имеющих на тыльной стороне отверстия для наддува) и при помощи гидроцилиндров 10 прижимаются к модельным плитам либо отводятся от них.

С двух сторон агрегата установлены по одной машине, пескодувные устройства которых включают пескодувную головку 11 с наддувной плитой 12, с вмонтированными в нее самоустанавливающимися соплами 18; загрузочный резервуар 14 для смеси, шибер 15, связывающий загрузочный бункер и пескодувную головку, патрубок 1б с фланцем 17, к которому укреплена перегородка 18.

Песчано-смоляная смесь из загрузочного резервуара 14 через шибер 15 подается в песчаный отсек пескодувной головки 11. В момент наддува смеси шибер 15 с помощью гидроцилиндра 19 отводится и полости бункера и го10 ловки разобшаются.

Под уплотнение 20 подается сжатый воздух, прижимающий уплотнение 20 к шиберу 15.

При поступлении смеси в патрубок 1б пескодувной головки 11 полость К заполняется пес15 ком, а полость H остается свободной.

При движении шибера, увлекаемый вместе с ним слой песка ссыпается в полость И. При наддуве часть песка из головки 11 используется, уровень смеси в патрубке 1б опускается

20 и полость О свобождается.

Пр едм ет из о бр ет ения

Пескодувное устройство для изготовления металлооболочковых форм, включающее пес25 кодувную головку, загрузочный резервуар, шибер и патрубок с фланцем, отличающееся тем, что, с целью предотвращения выноса смеси при движении шибера, патрубок снабжен перегородкой, установленной в его верхней ча30 сти и укрепленной к фланцу.

209658 р Ю

3 ел 4

18 16
