Способ изготовления декоративных стеклоизделий

Способ изготовления декоративных стеклоизделий

Иллюстрации

Показать все

Реферат

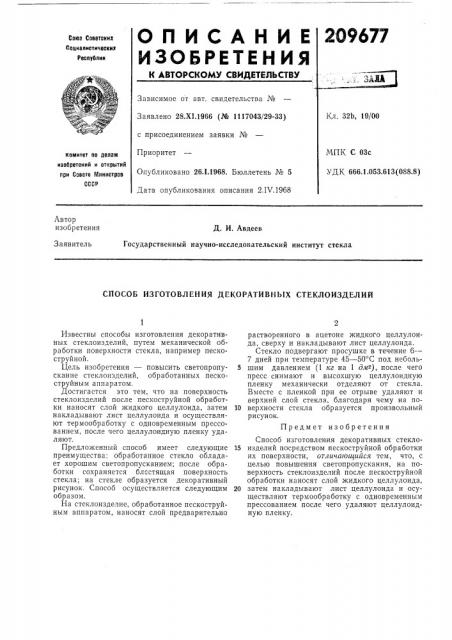

2О9677

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х1.1966 (№ 1117043/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.1.1968. Бюллетень № 5

Дата опубликования описания 2.IV.1968

Кл. 32Ь, 10,/00

МПК С 03с

УДК 666,1.053.613(088.8) комитет оо делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Д. И. Авдеев

Государственный научно-исследовательский институт стекла

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ДЕКОРАТИВНЫХ СТЕКЛОИЗДЕЛИЙ

Йзвестньт способы изготовления декоративных стеклоизделий, путем механической обработки поверхности стекла, например пескоструйной.

Цель изобретения — повысить светопропускание стеклоизделий, обработанных пескоструйным аппаратом.

Достигается это тем, что на поверхность стеклоизделий после пескоструйной обработки наносят слой жидкого целлулоида, затем накладывают лист целлулоида и осуществляют термообработку с одновременным прессованием, после чего целлулоидную пленку удаляют.

Предложенный способ имеет следующие преимущества: обработанное стекло обладает хорошим светопропусканием; после обработки сохраняется блестящая поверхность стекла; на стекле образуется декоративный рисунок. Способ осуществляется следующим образом.

На стеклоизделие, обработанное пескоструйным аппаратом, наносят слой предварительно растворенного в ацетоне жидкого целлулоида, сверху и накладывают лист целлулоида.

Стекло подвергают просушке в течение 6—

7 дней при температуре 45 — 50 С под неболь5 шим давлением (1 кг на 1 дмз), после чего пресс снимают и высохшую целлулоидную пленку механически отделяют от стекла.

Вместе с пленкой при ее отрыве удаляют и верхний слой стекла, благодаря чему на по10 верхности стекла образуется произвольный рисунок.

Предмет изобретения

Способ изготовления декоративных стекло15 изделий посредством пескоструйной обработки их поверхности, отличающийся тем, что, с целью повышения светопропускания, на поверхность стеклоизделий после пескоструйной обработки наносят слой жидкого целлулоида, 20 затем накладывают лист целлулоида и осуществляют термообработку с одновременным прессованием после чего удаляют целлулоидную пленку.
