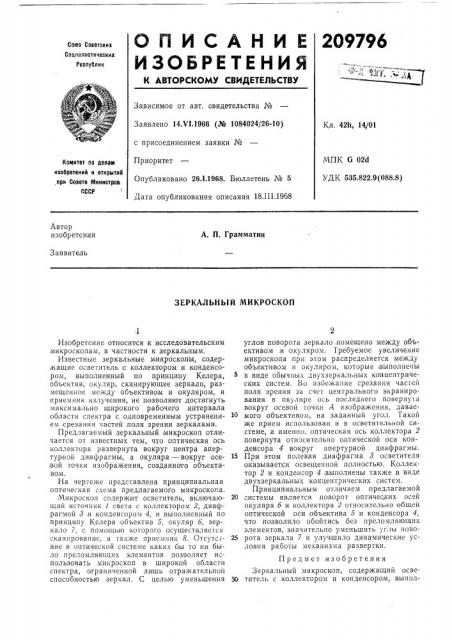

209796
ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.VI.1966 (№ 1084024/26-10) с присоединением заявки №
Приоритет
Опубликовано 26.1.1968. Бюллетень № 5
Дата опубликования описания 18.III.1968
Кл. 42h, 14/01
МПК G 02й
УДК 535,822.9(088.8) Комитет по делам изобретений и открытий,ApN 00 eTe MNHHGTpOL
СССР
Автор изобретения
A. П. Грамматин
Заявитель
ЗЕРКАДЬНЫЙ МИКРОСКОП
Изобретение относится к исследовательским микроскопам, в частности к зеркальным.
Известные зеркальные микроскопы, содержащие осветитель с коллектором и конденсоро», выполненный по принципу Келера, объектив, окуляр, сканирующее зеркало, размещенное между объективом и окуляром, и приемник излучения, не позволяют достигнуть максимально широкого рабочего .интервала области спектра с одновременным устранением срезания частей, поля зрения зеркалами.
Предлагаемый зеркальный микроскоп отличается от известных тем, что оптическая ось коллектора развернута вокруг центра апертурной диафрагмы, а окуляра — вокруг осевой точки изображения, созданного объективом.
На чертеже представлена принципиальная оптическая схема предлагаемого микроскопа.
Микроскоп содержит осветитель, включающий источник 1 света с коллектором 2, диафрагмой 3 .и конденсором 4, и выполненный по принципу Келера объектив 5, окуляр б. зеркало 7, с помощью которого осуществляется сканирование, а также приемник 8. Отсутс-вие в оптической системе каких ob> то ни было преломляющих элементов позволяет использовать микроскоп в широкой области спектра, ограниченной лишь отражательноп способностью зеркал. С целью уменьшения углов поворота зеркало помещено между объективом .и окуляром. Требуемое увеличение микроскопа при этом распределяется между объективом и окуляром, которые выполнены в виде обычных двухзеркальных концентрических систем. Во избежание срезания частей поля зрения за счет центрального экранирования в окуляре ось последнего поверну1а вокруг осевой точки А изображения, даваемого объективом, на заданный угол. Такой же прием использован и в осветительной системе, а именно, оптическая ось коллектора 2 повернута относительно оптической оси конденсора 4 вокруг апертурной диафрагмы.
15 При этом полевая диафрагма 8 осветителя оказывается освещенной полностью. Коллектор 2 и конденсор 4,выполнены также в виде двухзеркальных концентрических систем.
Принципиальным отличием предлагаемой
20 системы является .поворот оптических осей окуляра б и коллектора 2 относительно общей оптической оси объектива 5 и конденсора 4, что позволило обойтись без преломляющих элементов, значительно уменьшить углы пово25 рота зеркала 7 и улучшило динамические условия работы механизма развертки.
Предмет изобретения
Зеркальный микроскоп, содержащий осве30 титель с коллектором и конденсором, выпол209796
7 Я Г
Составитель В. Ванторин
Редактор П. А. Вербова Текред А. А. Камышникова Корректоры. Н. И. Быстрова и 3. И. Тарасова
Заказ 497/18 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2 ненный по принципу Келера, объектив, окуляр, сканирующее зеркало, размещенное между объективом и окуляром, и приемник излучения, отличающийся тем, что, с целью достижения максимально широкого рабочего интервала области спектра с одновременным устранением срезания частей поля зрения зеркалами, оптическая ось коллектора развернута вокруг центра апертурной диафрагмы, а окуляра — вокруг осевой точки изобра5 жения, созданного объективом.
