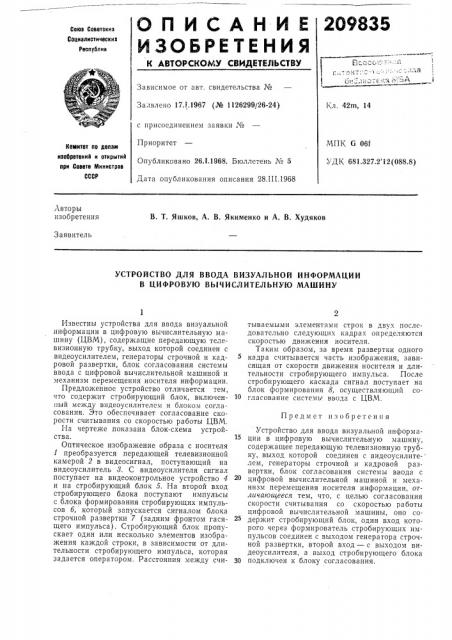

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссеа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.1.1967 (№ 1126299/26-24) с присоединением заявки №

Приоритет

Опубликовано 26.1.1968. Бюллетень № 5

Дата опубликования описания 28.III.1968

Кл. 42m, 14

МПК С 06f

УДК 681.327.2 12 (088.8) Комитет по делам иаобрвтений и открытий при Совете Министров

СССР

Авторы изобретения

В. T Яшков, А. В. Якименко и А. В. Худяков

Заявитель

УСТРОЙСТВО ДЛЯ ВВОДА ВИЗУАЛЬНОЙ ИНФОРМАЦИИ

В ЦИФРОВУЮ ВЫЧИСЛИТЕЛЬНУЮ МАШИНУ

Предмет изобретения

Известны устройства для ввода визуальной информации в цифровую вычислительную машину (ЦВМ), содержащие передающую телевизионную трубку, выход которой соединен с видеоусилителем, генераторы строчной и кадровой развертки, блок согласования системы ввода с цифровой вычислительной машиной и механизм перемещения носителя информации.

Предложенное устройство отличается тем, что содержит стробир ующий блок, включенный между видеоусилителем и блоком согласования. Это обеспечивает согласование скорости считывания со скоростью работы ЦВМ.

На чертеже показана блок-схема устройства.

Оптическое изображение образа с носителя

1 преобразуется передающей телевизионной камерой 2 в видеосигнал, поступающий на видеоусилитель 8. С видеоусилителя сигнал поступает на видеоконтрольное устройство 4 и на стробирующий блок 5. На второй вход стробирующего блока поступают импульсы с блока формирования стробирующих импульсов б, который запускается сигналом блока строчной развертки 7 (задним фронтом гасящего импульса). Стробирующий блок пропускает один или несколько элементов изображения каждой строки, в зависимости от длительности стробирующего импульса, которая задается оператором. Расстояния между считываемыми элементами строк в двух последовательно следующих кадрах определяются скоростью движения носителя.

Таким образом, за время развертки одного кадра считывается часть изображения, зависящая от скорости движения носителя и длительности стробирующего импульса. После стробирующего каскада сигнал поступает на блок формирования 8, осуществляющий со10 гласование системь ввода с ЦВМ.

Устройство для ввода визуальной информации в цифровую вычислительную машину, содержащее передающую телевизионную трубку, выход которой соединен с видеоусилите- лем, генераторы строчной и кадровой развертки, блок согласования системы ввода с цифровой вычислительной машиной и механизм перемещения носителя информации, отличающееся тем, что, с целью согласования скорости считывания со скоростью работы цифровой вычислительной машины, оно со25 держит стробирующий блок, один вход которого через формирователь стробирующих импульсов соединен с выходом генератора строчной развертки, второй вход — с выходом видеоусилителя, а выход стробирующего блока

30 подключен к блоку согласования, 20Я835
