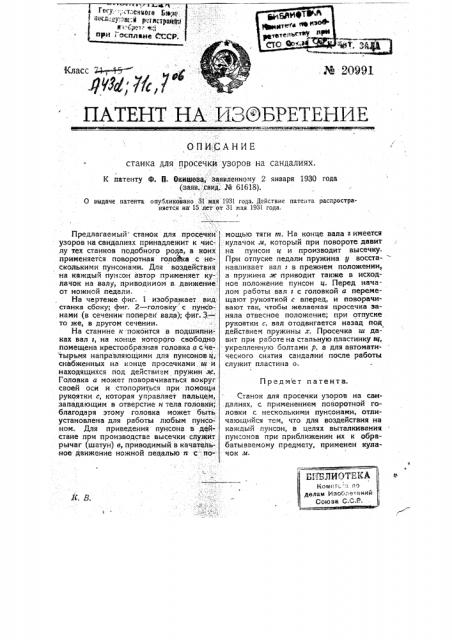

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

О П И:;С А Н И Е станка для просечки. узоров на сандалиях

К патенту Ф. П. Оиийева; заявленному 2 января 1930 года (заяв. свид.. № б1618).

О выдаче патента опубликовано 31 иая 1931 года. Действие патента распространяется на 15 лет от 31 мая 1931 года.

Предмет патента.

Предлагаемый станок для просечки узоров на сандалиях принадлежит к чис-лу тех станков подобного рода, в коих применяется поворотная головка с несколькими пунсонами. Для воздействия на каждый пунсон автор .применяет ку-: лачок на валу, приводимом в. движение от ножной педали.

На чертеже фиг, 1 изображает вид. станка сбоку; фиг. 2 — головку с пунсо-: нами (в сечении. поперек вала); фиг. 3 —: то же, в другом сечении.

На станине к.покоится в подшипни.ках вал г, на конце которого свободно помещена крестообразная головка а с че-, тырьмя направляющими для пунсоновц,: снабженных на конце просечками ш и находящихся под действием пружин эс.

Головка а может поворачиваться вокруг своей оси и стопориться при помощи рукоятки с, которая управляет пальцем, западающим в отверстие и тела головки благодаря этому головка может быть установлена для работы любым пунсо- ном.. Для приведения пунсона в действие при производстве высечки служит рычаг (шатун) в, приводимый в качательное движение ножной педалью-п С" по -. мощью тяги т. На конце вала в имеется кулачок л, который при повороте давит на пунсон ц и производит высечку.

При отпуске педали пружина у восстанавливает вал г в прежнем положении, а пружина яс приводит также в исходное положение пунсон ц. Перед началом работы вал r с головкой а перемещают рукояткой с вперед, и поворачивают так, чтобы желаемая просечка заняла отвесное положение; при отпуске рукоятки с, вал отодвигается назад под действием пружины т, Просечка ш давит при работе на стальную пластинку щ, укрепленную болтами р, а для автоматического снятия сандалии после работы служит пластина о.

Станок для просечки узоров на сандалиях, с применением поворотной головки с несколькими пунсонами, отличающийся тем, что для воздействия на каждый пунсон, в целях выталкивания пунсонов при приближении их к обрабатываемому предмету, применен кулачок л.
