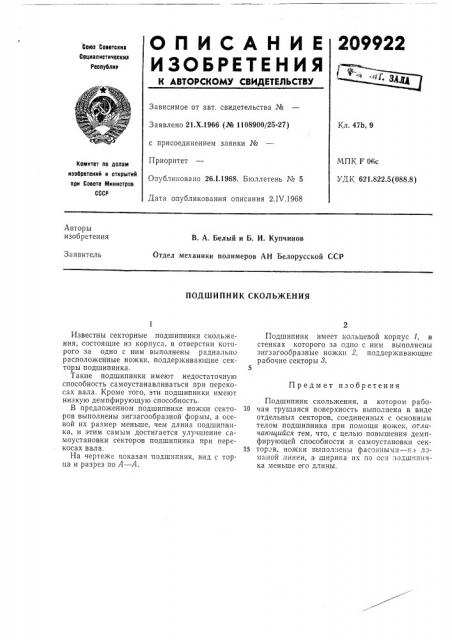

О Л И С А Н И Е 2О9922

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х.1966 (№ 1108900/25-27) с присоединением заявки №

Приоритет

Опубликовано 26,1.1968. Бюллетень ¹ 5

Дата опубликования описания 2.IV.1968

Кл. 47Ь, 9

МПК F 06с

УДК 621.822.5(088,8) Комитет по делам иаобретений и открытий при Спеете Министров

СССР

Авторы изобретения

В. А. Белый и Б. И. Купчинов

Отдел механики полимеров AH Белорусской ССР

Заявитель

ПОДШИПНИК СКОЛЬЖЕНИЯ

Предмет изобретения

Известны секторные подшипники скольжения, состоящие из корпуса, в отверстии которого за одно с ним выполнены радиально расположенные ножки, поддерживающие секторы подшипника.

Такие подшипники имеют недостаточную способность самоустанавливаться при перекосах вала. Кроме того, эти подшипники имеют низкую демпфирующую способность.

В предложенном подшипнике ножки секторов выполнены зигзагообразной формы, а осевой их размер меньше, чем длина подшипника, и этим самым достигается улучшение самоустановки секторов подшипника при перекосах вала.

На чертеже показан подшипник, вид с тор. ца и разрез по А — А.

Подшипник имеет кольцевой корпус I, в стенках которого за одно с ним выполнены зигзагообразные ножки 2, поддерживающие рабочие секторы 8.

Подшипник скольжения, в котором раоо10 чая трущаяся поверхность выполнена в виде отдельных секторов, соединенных с основным телом подшипника при помощи ножек, отличающийся тем, что, с целью повышения демпфирующей способности и самоустановки сек15 тор:в, ножки выполнены фасонны ми — и.> ломаной линии, а ширина их по оси подшипника меньше его длины.

209922

2,4

И!
