20993I

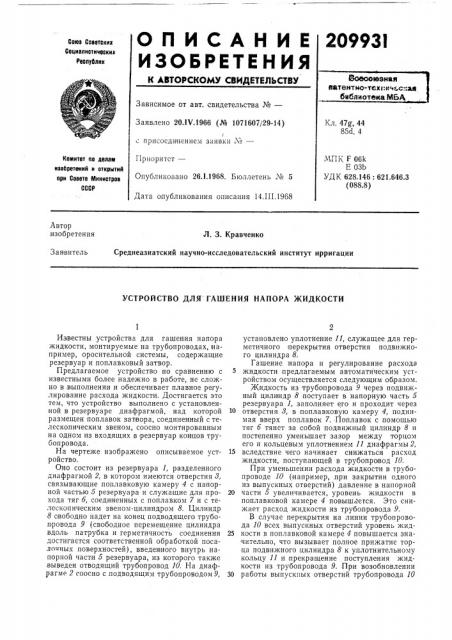

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20ЛЧ.1966 (№ 1071607/29-14) Кл. 47g, 44

85d, 4

/ с присоединением заявки №вЂ”

МПК F 06k

Е 03b

УДК 628,146: 621.646.3 (088.8) Приоритст—

Опубликовано 26.1.1968, Бюллетень № 5

Дата опубликования описания 14.III.1968

Комитет оо делам изобретеиий и открытий ори Совете Министров

СССР

Автор изобретения

Л. 3. Кравченко

Среднеазиатский научно-исследовательский институт ирригации

Заявитель

УСТРОЙСТВО ДЛЯ ГАШЕНИЯ НАПОРА ЖИДКОСТИ

Известны устройства для гашения напора жидкости, монтируемые на трубопроводах, IHaпример, оросительной системы, содержащие резервуар и поплавковый затвор.

Предлагаемое устройство по сравнению с известными более надежно в работе, не сложно в .выполнении и обеспечивает плавное регулирование расхода жидкости. Достигается это тем, что устройство выполнено с установленной в резервуаре диафрагмой, над которой размещен поплавок затвора, соединенный с телескопическим звеном, соосно монтированным на одном из входящих в резервуар концов трубопровода.

На чертеже изображено описываемое устройство.

Оно состоит из резервуара 1, разделенного диафрагмой 2, в котором имеются отверстия 8, связывающие поплавковую камеру 4 с напорной частью 5 резервуара и служащие для прохода тяг б, соединенных с поплавком 7 и с телескопическим звеном-цилиндром 8. Цилиндр

8 овободно надет на конец подводящего трубопровода 9 (свободное перемещение цилиндра вдоль патрубка и герметичность соединения достигается соответственной обработкой посадочных поверхностей), введенного внутрь напорной части 5 резервуара, из которого также .выведен отводящий трубопровод 10. На диафрагме 2 соосно с .подводящим трубопроводом 9, установлено уплотнение 11, служащее для герметичного перекрытия отверстия подвижного цил и ндр а 8.

Гашение напора и регулирование расхода жидкости .предлагаемым автоматическим устройством осуществляется следующим образом.

Жидкость из трубопровода 9 через подвижный цилиндр 8 поступает в напорную часть 5 резервуара 1, заполняет его и проходит через

10 отверстия 8, в поплавковую камеру 4, поднимая вверх поплавок 7. Поплавок с помощью тяг б тянет за собой подвижный цилиндр 8 и постепенно уменьшает зазор между торцом его и кольцевым уплотнением 11 диафрагмы 2, 15 вследствие чего начинает снижаться расход жидкости, поступающей в трубопровод 10.

При уменьшснии расхода жидкости в трубопроводе 10 (например, .при закрытии одного из выпускных отверстий) давление в напорной

20 части 5 увеличивается, уровень жидкости в поплавковой камере 4 повышается. Это снижает расход жидкости из трубопровода 9.

В случае перекрытия на линии трубопровода 10 всех выпускных отверстий уровень жид25 кости в поплавковой камере 4 повышается значительно, что вызывает полное прижатие торца подвижного цилиндра 8 к уплотнительному кольцу 11 и прекращение поступления жидкости из трубопровода 9. При возобновлении

ЗО работы выпускных отверстий трубопровода 10

209931

Предмет изобретения

Составитель Б, Мардер

Техред T. П. Курилко

Редактор Н. С. Коган

Корректоры. С П Усова и Н И Быстров ъ

Заказ 482/6 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 описанный цикл работы гасителя повторяется в обратном порядке.

- Проверка опытного образца устройства в лабораторных условиях показала, что оно надежно и устойчиво в работе, обеспечивает ав- 5 томатическое,гашение избыточного напора, регулирует и поддерживает постоянный расход жидкости в отводящем трубопроводе,,позволяет значительно уменьшить габариты сооружения и снизить стоимость строительства его. 10

Кроме того, предлагаемый гаситель предотвращает возникновение гидравлического удара, обеспечивает свободный пропуск небольших плавающих тел (трава, мелкий мусор, песок и т. д.) без нарушения нормальной работы и в 15 случае необходимости герметично .перекрывает подводящий трубопровод.

Устройство для гашения напора жидкости, монтируемое на трубопроводе, например, оросительной системы, содержащее резервуар и поплавковый затвор, отличающееся тем, что, с целью повышения его надежности, оно выполнено с установленной в резервуаре диафрагмой, над которой размещен поплавок затвора, соединенный с телескопическим звеном, соосно монтированным на одном из входящих в резервуар концов трубопровода.
